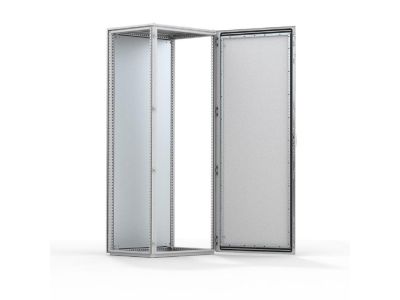

Obudowa stojąca modułowa metalowa 2000x600x400 IP55 z płytą montaż. drzwi pojed. RAL7035 MCS20064R5 | MCS20064R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa MCS20064R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie konstrukcyjne o wymiarach 2000 mm wysokości, 600 mm szerokości oraz 400 mm głębokości. Wykonana z wysokiej jakości stali miękkiej, szafa charakteryzuje się wyjątkową sztywnością dzięki ramie zgrzewanej liniowo z odwróconych profili otwartych. Stopień ochrony IP55 gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody, co bezpośrednio przekłada się na bezawaryjną pracę zainstalowanych wewnątrz komponentów automatyki i rozdziału energii.

• Solidna konstrukcja: Rama oraz panele wykonane ze stali o grubości 1,5 mm, natomiast drzwi o grubości 2 mm zapewniają odporność mechaniczną.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, co pozwala na stabilny montaż ciężkiej aparatury elektrycznej.
• System ryglowania: 4-punktowy zamek z wkładką dwupiórową 3 mm zapewnia bezpieczeństwo i optymalny docisk uszczelki.
• Modułowość: Perforacja ramy w rastrze 25 mm zgodna z normą DIN 43660 umożliwia nieograniczone możliwości rozbudowy i montażu akcesoriów.
• Estetyka i trwałość: Malowanie proszkowe w kolorze RAL 7035 zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi. Rama szafy posiada wzorzec otworów zgodny z normą DIN 43660, co ułatwia integrację z systemami szynowymi i osprzętem innych producentów. Stopień ochrony IP55 potwierdza szczelność obudowy w trudnych warunkach środowiskowych, chroniąc wrażliwą elektronikę przed zanieczyszczeniami stałymi i wilgocią.

Zastosowanie

Szafa MCS20064R5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Jest idealnym wyborem do budowy rozdzielnic niskiego napięcia, systemów sterowania PLC oraz szaf napędowych. Dzięki możliwości łączenia szeregowego, systemy te mogą być skalowane do dużych centrów sterowania. Wysoka płyta montażowa o grubości 3 mm sprawia, że obudowa jest preferowana w aplikacjach wymagających montażu ciężkich transformatorów, falowników czy szynoprzewodów.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym podłożu. Dzięki zastosowaniu czterech zawiasów, drzwi mogą być montowane jako lewo- lub prawostronne, co pozwala na optymalne zagospodarowanie przestrzeni w hali. Płyta montażowa posiada funkcję wsuwania i regulacji głębokości w odstępach co 25 mm (przy użyciu akcesorium MPD02), co ułatwia dopasowanie aparatury o różnych gabarytach. Wszystkie panele zewnętrzne są wyposażone w oddzielne kołki uziemienia, co jest kluczowe dla zapewnienia ciągłości ochronnej i bezpieczeństwa obsługi.

FAQ

• Czy panele boczne są w zestawie? Nie, panele boczne są dostarczane jako oddzielne akcesorium, co pozwala na swobodne łączenie szaf w zestawy.
• Jaki jest maksymalny udźwig płyty montażowej? Dzięki grubości 3 mm i wykonaniu z ocynkowanej stali, płyta jest przystosowana do przenoszenia znacznych obciążeń mechanicznych typowych dla ciężkiej aparatury przemysłowej.
• Czy można zmienić system zamka? Tak, standardowy zamek dwupiórowy można zastąpić wkładkami bębenkowymi lub uchwytami typu T dostępnymi w ofercie akcesoriów.
• Jak realizowane jest uziemienie? Wszystkie elementy obudowy są uziemione poprzez dedykowany osprzęt montażowy oraz wyposażone w kołki uziemiające dla zapewnienia pełnego bezpieczeństwa instalacji.
