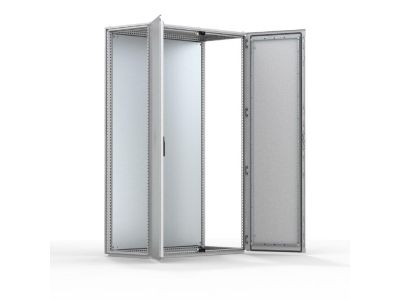

Obudowa stojąca modułowa metalowa 2000x1600x400 IP55 z płytą montaż. drzwi podw.RAL7035 MCD20164R5 | MCD20164R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa MCD20164R5 o wymiarach 2000x1600x400 mm to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Hoffman (Eldon), zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Konstrukcja wykonana ze stali miękkiej charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu ramy z odwracanych, otwartych profili zgrzewanych liniowo. Rozstaw otworów montażowych wynoszący 25 mm, zgodny z normą DIN 43660, umożliwia precyzyjną zabudowę aparatury modułowej oraz akcesoriów pomocniczych.

• System dwudrzwiowy: Zastosowanie podwójnych drzwi o grubości 2 mm znacząco redukuje promień otwarcia, co jest kluczowe w wąskich korytarzach technicznych, jednocześnie zwiększając nośność konstrukcji.
• Stopień ochrony IP55: Gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody, chroniąc wrażliwe komponenty elektroniczne w trudnych warunkach przemysłowych.
• Płyta montażowa: Wykonana z galwanizowanej stali o grubości 3 mm, zapewnia stabilne podparcie dla ciężkiej aparatury. Możliwość regulacji głębokości w krokach co 25 mm pozwala na optymalne wykorzystanie przestrzeni wewnętrznej.
• Bezpieczeństwo ryglowania: 4-punktowy system ryglowania w drzwiach głównych oraz 2-punktowy w podrzędnych zapewnia doskonałe dociśnięcie uszczelki i ochronę przed nieautoryzowanym dostępem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami branżowymi. Rama obudowy posiada perforację o rozstawie 25 mm zgodną z normą DIN 43660, co zapewnia pełną kompatybilność z systemowymi akcesoriami montażowymi. Stopień ochrony IP55 potwierdza szczelność obudowy, a zastosowanie stali galwanizowanej na płytach montażowych i dolnych zwiększa odporność na korozję, co jest zgodne z wymogami dla nowoczesnych rozdzielnic elektrycznych.

Zastosowanie

Szafa MCD20164R5 znajduje szerokie zastosowanie w sektorze energetycznym i produkcyjnym. Dzięki modułowej budowie i możliwości łączenia w szeregi, idealnie nadaje się do budowy rozbudowanych systemów sterowania PLC, centrów sterowania silnikami (MCC) oraz głównych rozdzielnic niskiego napięcia. Szerokość 1600 mm pozwala na przejrzyste rozmieszczenie dużej ilości aparatury, a głębokość 400 mm sprawia, że obudowa jest kompaktowa, zachowując przy tym pełną funkcjonalność montażową.

Wskazówki Montażowe

Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż paneli bocznych: Należy pamiętać, że panele boczne są dostarczane jako akcesorium i muszą zostać dobrane oddzielnie w zależności od konfiguracji zestawu.
• Uziemienie: Wszystkie panele są fabrycznie przygotowane do uziemienia poprzez elementy mocujące oraz dedykowane kołki uziemienia, co jest niezbędne dla zapewnienia ochrony przeciwporażeniowej.
• Regulacja płyty montażowej: Do precyzyjnego ustawienia głębokości płyty montażowej zaleca się użycie akcesorium MPD02.
• Transport i ustawienie: Ze względu na gabaryty i wagę (płyta montażowa 3 mm), zaleca się montaż płyty po ustawieniu ramy w miejscu docelowym.

FAQ

• Czy szafa zawiera panele boczne w zestawie? Nie, panele boczne są traktowane jako akcesorium dodatkowe, co pozwala na swobodne łączenie szaf w większe zestawy.
• Jaki jest system zamykania? Standardowo szafa wyposażona jest w zamek dwupiórowy z wkładką 3 mm. Istnieje możliwość wymiany na klamki uchylne lub uchwyty typu T.
• Czy drzwi są odwracalne? W tym modelu drzwi nie posiadają możliwości odwrócenia kierunku otwierania.
• Z jakiego materiału wykonana jest płyta montażowa? Płyta wykonana jest z wytrzymałej stali galwanizowanej o grubości 3 mm, co zapewnia doskonałą przewodność dla celów EMC oraz wysoką sztywność mechaniczną.
