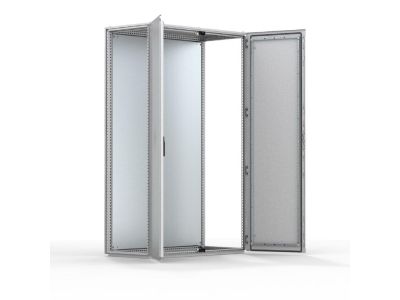

Obudowa stojąca modułowa metalowa 2000x1200x500 IP55 z płytą montaż. drzwi podw.RAL7035 MCD20125R5 | MCD20125R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa z serii MCD o wymiarach 2000x1200x500 mm to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Hoffman (Eldon). Wykonana z wysokiej jakości stali miękkiej, szafa ta została zaprojektowana z myślą o wymagających systemach sterowania i rozdziału energii. Kluczowym atutem modelu MCD20125R5 jest zastosowanie podwójnych drzwi, co znacząco redukuje promień otwarcia – jest to nieocenione w wąskich korytarzach technicznych i ograniczonych przestrzeniach montażowych. Dodatkowo, podział frontu na dwa skrzydła zwiększa ich sztywność oraz nośność, pozwalając na montaż cięższej aparatury sterowniczej bezpośrednio na ramie drzwiowej.

• Solidna konstrukcja: Rama wykonana ze stali o grubości 1,5 mm z profilami zgrzewanymi liniowo zapewnia wyjątkową stabilność mechaniczną.
• Płyta montażowa: Wykonana z galwanizowanej stali o grubości 3 mm, co gwarantuje doskonałą przewodność dla celów EMC oraz pewne mocowanie ciężkich komponentów.
• System ryglowania: Bezpieczeństwo zapewnia 4-punktowy system ryglowania w drzwiach głównych oraz 2-punktowy w drzwiach podrzędnych, obsługiwany standardowym zamkiem dwupiórowym 3 mm.
• Stopień ochrony IP55: Skuteczna ochrona przed pyłem i strumieniami wody, co pozwala na bezpieczną eksploatację w trudnych warunkach przemysłowych.

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z najwyższymi standardami branżowymi. Rama posiada perforację o rozstawie otworów co 25 mm, co jest w pełni zgodne z normą DIN 43660, umożliwiając uniwersalny montaż akcesoriów i szyn systemowych. Wysoki stopień ochrony IP55 oraz odporność mechaniczna wynikająca z zastosowania blach o grubości do 2 mm (drzwi) potwierdzają profesjonalne przeznaczenie produktu w sektorze elektroenergetycznym i automatyki przemysłowej.

Zastosowanie

Szafa MCD20125R5 znajduje szerokie zastosowanie w budowie rozdzielnic niskiego napięcia, systemów sterowania procesami technologicznymi oraz centrów przetwarzania danych. Dzięki modułowej budowie i możliwości łączenia w szeregi, idealnie sprawdza się w:

• Zakładach przemysłowych jako główne punkty sterowania liniami produkcyjnymi.
• Infrastrukturze budynkowej do zarządzania systemami HVAC i oświetleniem.
• Energetyce zawodowej przy budowie pól zasilających i sterowniczych.
• Miejscach o ograniczonej przestrzeni manewrowej, gdzie dwuskrzydłowe drzwi ułatwiają serwisowanie.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym podłożu. Dzięki systemowi otwartych profili, instalator ma możliwość regulacji głębokości płyty montażowej w krokach co 25 mm (przy użyciu akcesorium MPD02). Panele boczne należy zamawiać osobno, co pozwala na elastyczną konfigurację zestawów wielomodułowych. Wszystkie elementy osłonowe, takie jak panel tylny (montowany na śruby Torx M6) czy demontowalny daszek, są wyposażone w kołki uziemiające, co ułatwia zachowanie ciągłości ochronnej całego zestawu. Płyty dolne składają się z trzech części, co ułatwia wprowadzanie kabli o dużych przekrojach.

FAQ

• Czy panele boczne są w zestawie? Nie, panele boczne są traktowane jako akcesorium i należy je dobrać oddzielnie w zależności od konfiguracji szaf.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowe zawiasy pozwalają na szeroki dostęp do wnętrza, a konstrukcja dwudrzwiowa minimalizuje przestrzeń potrzebną przed szafą.
• Czy płyta montażowa jest dostarczana wewnątrz obudowy? Płyta montażowa jest dostarczana w osobnym opakowaniu poza obudową, co ułatwia logistykę i zapobiega uszkodzeniom podczas transportu.
• Czy można zmienić kierunek otwierania drzwi? Drzwi w tym modelu nie posiadają możliwości odwrócenia; wersje z zamkiem po lewej stronie wymagają osobnego zamówienia.
