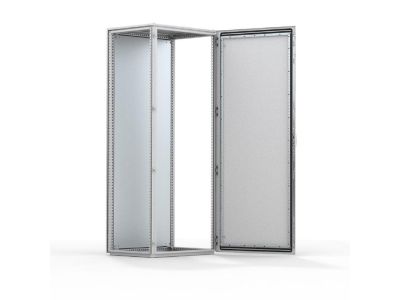

Obudowa stojąca modułowa metalowa 2000x1000x500 IP55 z płytą montaż. drzwi pojed.RAL7035 MCS20105R5 | MCS20105R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa MCS20105R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie konstrukcyjne o wymiarach 2000 mm wysokości, 1000 mm szerokości oraz 500 mm głębokości. Wykonana z wysokiej jakości stali miękkiej, szafa charakteryzuje się wyjątkową sztywnością dzięki zgrzewanej liniowo ramie z odwróconych profili otwartych. Rama ta posiada perforację zgodną z normą DIN 43660, co zapewnia wzorzec otworów co 25 mm, umożliwiając precyzyjny montaż aparatury i akcesoriów w dowolnej konfiguracji.

• Solidna konstrukcja: Rama oraz panele wykonane ze stali o grubości 1,5 mm, natomiast drzwi pojedyncze ze stali o grubości 2 mm, co gwarantuje odporność mechaniczną.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, co pozwala na stabilne mocowanie ciężkich podzespołów elektrotechnicznych. Płyta posiada funkcję regulacji głębokości w krokach co 25 mm.
• Stopień ochrony IP55: Zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, co minimalizuje ryzyko awarii komponentów wewnętrznych i ogranicza przestoje serwisowe.
• System ryglowania: 4-punktowy zamek z wkładką dwupiórową 3 mm, który nie zajmuje przestrzeni montażowej wewnątrz obudowy.
• Estetyka i trwałość: Malowanie proszkowe w kolorze RAL 7035 zapewnia wysoką odporność na korozję i estetyczny wygląd w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi. Rama obudowy bazuje na wzorcu otworów 25 mm według normy DIN 43660, co zapewnia pełną kompatybilność z systemami zabudowy modułowej. Stopień ochrony IP55 potwierdza szczelność obudowy przed czynnikami zewnętrznymi, a zastosowanie uziemienia na wszystkich panelach poprzez dedykowane kołki uziemiające gwarantuje bezpieczeństwo użytkowania i zgodność z normami dotyczącymi ochrony przeciwporażeniowej.

Zastosowanie

Szafa MCS20105R5 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz rozdziału energii. Dzięki modułowej budowie i możliwości łączenia w zestawy, idealnie nadaje się do budowy rozdzielnic głównych, systemów sterowania procesami technologicznymi oraz centrów przetwarzania danych. Jest to rozwiązanie dedykowane dla wymagających środowisk produkcyjnych, gdzie kluczowa jest ochrona wrażliwej elektroniki przed zanieczyszczeniami i wilgocią.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym podłożu. Dzięki zastosowaniu czterech zawiasów, drzwi mogą być montowane jako lewo- lub prawostronne, co ułatwia adaptację szafy w ograniczonej przestrzeni. Płyta montażowa jest dostarczana na zewnątrz opakowania, co ułatwia jej przygotowanie przed osadzeniem w szafie. Do montażu paneli bocznych (dostępnych jako akcesorium) oraz panelu tylnego należy użyć dołączonych wkrętów Torx M6. Zaleca się regularną kontrolę uszczelek oraz momentu dokręcenia połączeń uziemiających, aby zachować ciągłość ochrony IP oraz bezpieczeństwo elektryczne.

FAQ

• Czy panele boczne są częścią zestawu? Nie, panele boczne są traktowane jako akcesorium i należy je zamówić oddzielnie, co pozwala na swobodne łączenie szaf w szeregi.
• Jaki jest zakres regulacji płyty montażowej? Płyta montażowa może być regulowana na głębokość w odstępach co 25 mm przy użyciu akcesorium MPD02.
• Czy szafa posiada system uziemienia? Tak, wszystkie panele są wyposażone w oddzielne kołki uziemienia i są połączone z ramą poprzez osprzęt montażowy.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na montaż drzwi zarówno z lewej, jak i z prawej strony.
