Obudowa stojąca modułowa metalowa 2000x1000x400 IP55 z płytą montaż. drzwi pojed.RAL7035 MCS20104R5 | MCS20104R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

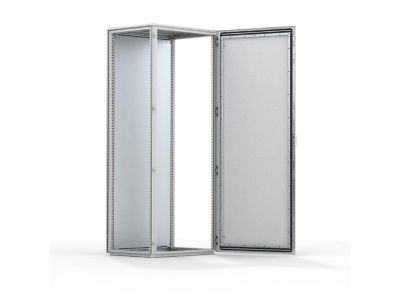

Obudowa stojąca modułowa MCS20104R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie konstrukcyjne o wymiarach 2000 mm wysokości, 1000 mm szerokości oraz 400 mm głębokości. Wykonana z wysokiej jakości stali miękkiej, szafa charakteryzuje się wyjątkową sztywnością dzięki ramie zgrzewanej liniowo z odwróconych profili otwartych. Rama posiada perforację zgodną z normą DIN 43660 z rastrem otworów co 25 mm, co umożliwia precyzyjny montaż aparatury i akcesoriów wewnątrz obudowy.

• Solidna konstrukcja: Rama, dach oraz panel tylny wykonane ze stali o grubości 1,5 mm, natomiast drzwi pojedyncze ze stali o grubości 2 mm, co zapewnia wysoką odporność mechaniczną.
• Stopień ochrony IP55: Skuteczna ochrona przed pyłem oraz strumieniami wody, co minimalizuje ryzyko awarii komponentów elektronicznych i ogranicza przestoje serwisowe.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, co gwarantuje stabilność nawet przy dużym obciążeniu ciężką aparaturą modułową.
• System ryglowania: 4-punktowy zamek z wkładką dwupiórową 3 mm zapewnia bezpieczeństwo i szczelność domknięcia bez zajmowania przestrzeni roboczej wewnątrz szafy.
• Modułowość: Możliwość łączenia szaf w szeregi pozwala na elastyczną rozbudowę systemów sterowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi. Rama obudowy posiada wzorzec otworów 25 mm zgodny z normą DIN 43660, co zapewnia pełną kompatybilność z systemowymi akcesoriami montażowymi. Stopień ochrony IP55 potwierdza szczelność obudowy w trudnych warunkach środowiskowych, chroniąc wnętrze przed zanieczyszczeniami stałymi i wilgocią.

Zastosowanie

Szafa MCS20104R5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Jest idealnym rozwiązaniem do budowy rozdzielnic głównych, systemów sterowania procesami technologicznymi oraz centrów dystrybucji energii. Dzięki dużej powierzchni montażowej i wysokiej nośności płyty ocynkowanej, doskonale sprawdza się przy montażu falowników, sterowników PLC oraz aparatury modułowej w zakładach produkcyjnych i obiektach infrastrukturalnych.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym podłożu. Dzięki zastosowaniu zawiasów umożliwiających zmianę kierunku otwierania drzwi (lewo/prawo), szafę można łatwo dostosować do warunków lokalowych. Płyta montażowa posiada funkcję regulacji głębokości w odstępach co 25 mm (przy użyciu akcesorium MPD02), co pozwala na optymalne rozmieszczenie komponentów o różnych gabarytach. Wszystkie panele zewnętrzne są wyposażone w oddzielne kołki uziemienia, co jest kluczowe dla zapewnienia ciągłości ochronnej i bezpieczeństwa użytkowania instalacji.

FAQ

• Czy panele boczne są częścią zestawu? Nie, panele boczne są dostarczane jako oddzielne akcesorium, co pozwala na swobodne łączenie szaf w zestawy.
• Jaki jest standardowy zamek w tej obudowie? Szafa wyposażona jest w standardowy zamek dwupiórowy z wkładką 3 mm i 4-punktowym systemem ryglowania.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na montaż drzwi zarówno po lewej, jak i po prawej stronie.
• Z czego wykonana jest płyta montażowa? Płyta montażowa wykonana jest z ocynkowanej stali o grubości 3 mm, co zapewnia doskonałą odporność na korozję i wytrzymałość mechaniczną.
