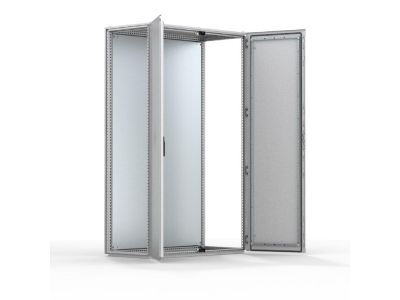

Obudowa stojąca modułowa metalowa 2000x1000x400 IP55 z płytą montaż. drzwi podw.RAL7035 MCD20104R5 | MCD20104R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa MCD20104R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie inżynieryjne o wymiarach 2000x1000x400 mm, zaprojektowane z myślą o wymagających systemach sterowania i rozdziału energii. Wykonana z wysokiej jakości stali miękkiej, charakteryzuje się dwudrzwiową konstrukcją, która jest kluczowa w pomieszczeniach o ograniczonej przestrzeni manewrowej – podział frontu na dwa skrzydła znacząco redukuje promień otwarcia. Rama obudowy oparta jest na odwracalnych, otwartych profilach zgrzewanych liniowo, co zapewnia wyjątkową sztywność mechaniczną przy zachowaniu pełnej elastyczności konfiguracji dzięki perforacji o rozstawie 25 mm zgodnej z normą DIN 43660.

• Solidna konstrukcja: Drzwi o grubości 2 mm oraz rama i panele o grubości 1,5 mm gwarantują stabilność nawet przy dużym obciążeniu aparaturą.
• Stopień ochrony IP55: Zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, chroniąc wrażliwe komponenty elektroniczne w trudnych warunkach przemysłowych.
• Płyta montażowa: Wykonana z galwanizowanej stali o grubości 3 mm, co umożliwia pewne mocowanie ciężkich podzespołów i zapewnia doskonałą przewodność dla celów EMC.
• Bezpieczeństwo: Zaawansowany 4-punktowy system ryglowania w drzwiach głównych oraz 2-punktowy w podrzędnych, wyposażony w standardowy zamek dwupiórowy 3 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami branżowymi. Perforacja ramy oraz drzwi w rastrze 25 mm jest w pełni kompatybilna z systemem DIN 43660, co ułatwia montaż standardowych akcesoriów i szyn montażowych. Stopień ochrony IP55 potwierdza szczelność obudowy, a system uziemienia, obejmujący wszystkie panele i dedykowane kołki uziemiające, zapewnia bezpieczeństwo przeciwporażeniowe zgodnie z obowiązującymi przepisami SEP i normami PN-EN.

Zastosowanie

Szafa MCD20104R5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Jest idealnym wyborem dla:

• Prefabrykacji rozdzielnic elektrycznych: Duża przestrzeń montażowa pozwala na swobodne rozmieszczenie aparatury modułowej i mocy.
• Systemów automatyki: Możliwość precyzyjnej regulacji głębokości płyty montażowej ułatwia instalację sterowników PLC, falowników i zasilaczy.
• Centrów danych i telekomunikacji: Jako obudowa dla systemów zasilania gwarantowanego i dystrybucji sygnałów.
• Miejsc o ograniczonej przestrzeni: Dzięki dwudrzwiowej konstrukcji szafa może być montowana w wąskich korytarzach technicznych.

Wskazówki Montażowe

Podczas instalacji obudowy MCD20104R5 zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Pozycjonowanie płyty montażowej: Dzięki akcesorium MPD02 możliwa jest regulacja głębokości osadzenia płyty w krokach co 25 mm, co pozwala na optymalne wykorzystanie kubatury szafy.
• System uziemień: Należy upewnić się, że wszystkie panele są połączone z główną szyną wyrównawczą za pomocą dostarczonych kołków uziemiających.
• Dostęp kablowy: Płyty dolne składają się z trzech części, co ułatwia wprowadzanie kabli o dużych przekrojach i ich odpowiednie uszczelnienie.
• Panele boczne: Należy pamiętać, że panele boczne są dostarczane jako osobne akcesorium, co pozwala na łatwe łączenie szaf w szeregi.

FAQ

• Czy szafa posiada panele boczne w zestawie? Nie, panele boczne są traktowane jako akcesorium i należy je zamówić osobno, co wynika z modułowej natury systemu pozwalającej na łączenie szaf.
• Jaki jest maksymalny udźwig drzwi? Dzięki zastosowaniu czterech zawiasów na każde skrzydło oraz wzmocnionej ramy drzwi, nośność jest znacznie wyższa niż w przypadku rozwiązań jednodrzwiowych.
• Czy można zmienić kierunek otwierania drzwi? Standardowo drzwi nie są odwracalne; drzwi z zamkiem po lewej stronie są dostępne jako oddzielna pozycja katalogowa.
• Z czego wykonana jest płyta montażowa? Płyta wykonana jest z ocynkowanej (galwanizowanej) stali o grubości 3 mm, co zapewnia ochronę przed korozją i ułatwia masowanie komponentów.
