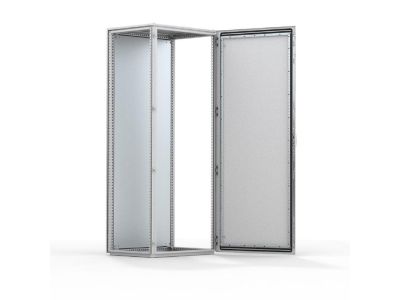

Obudowa stojąca modułowa metalowa 1800x800x400 IP55 z płytą montaż. drzwi pojed. RAL7035 MCS18084R5 | MCS18084R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa MCS18084R5 o wymiarach 1800x800x400 mm to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta Hoffman (Eldon), zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych i automatyki przemysłowej. Wykonana z wysokiej jakości stali miękkiej, szafa charakteryzuje się wyjątkową sztywnością dzięki ramie zgrzewanej liniowo z odwróconych profili otwartych. Perforacja ramy w rastrze 25 mm, zgodna z normą DIN 43660, umożliwia nieograniczone możliwości montażu aparatury i akcesoriów wewnątrz obudowy.

• Solidna konstrukcja: Rama oraz panele wykonane ze stali o grubości 1,5 mm, natomiast drzwi z blachy o grubości 2 mm, co gwarantuje odporność mechaniczną.
• Wysoki stopień ochrony: Certyfikat IP55 zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, co minimalizuje ryzyko awarii komponentów wewnętrznych.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, co pozwala na stabilne mocowanie ciężkiej aparatury. Płyta posiada funkcję regulacji głębokości w odstępach co 25 mm.
• Bezpieczeństwo: 4-punktowy system ryglowania z zamkiem dwupiórowym 3 mm zapewnia doskonałe dociśnięcie uszczelki i ochronę przed dostępem osób niepowołanych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami inżynieryjnymi. Rama obudowy posiada wzorzec otworów zgodny z normą DIN 43660, co zapewnia pełną kompatybilność z systemowymi akcesoriami montażowymi. Stopień ochrony IP55 potwierdza szczelność obudowy w trudnych warunkach przemysłowych, chroniąc wrażliwą elektronikę przed zanieczyszczeniami stałymi i wilgocią.

Zastosowanie

Szafa modułowa MCS18084R5 znajduje szerokie zastosowanie w sektorze przemysłowym i energetycznym. Jest idealnym wyborem do budowy rozdzielnic niskiego napięcia, systemów sterowania procesami technologicznymi oraz centrów dystrybucji danych. Dzięki możliwości łączenia szaf w szeregi, inżynierowie mogą tworzyć rozbudowane zestawy obudów dostosowane do specyficznych wymagań obiektu. Wykończenie w kolorze RAL 7035 sprawia, że obudowa estetycznie komponuje się w nowoczesnych halach produkcyjnych i maszynowniach.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym podłożu. Dzięki modułowej budowie, drzwi mogą być montowane jako lewo- lub prawostronne, co ułatwia adaptację szafy w ograniczonej przestrzeni. Płyta montażowa jest dostarczana na zewnątrz opakowania, co pozwala na jej wcześniejsze uzbrojenie w aparaturę przed osadzeniem w korpusie. Należy pamiętać o poprawnym podłączeniu uziemienia – wszystkie panele są wyposażone w dedykowane kołki uziemiające, co jest kluczowe dla zapewnienia ciągłości ochronnej i bezpieczeństwa obsługi.

FAQ

• Czy panele boczne są częścią zestawu? Nie, panele boczne są dostarczane jako oddzielne akcesorium, co pozwala na swobodne łączenie szaf w zestawy.
• Jaki jest system zamykania? Szafa wyposażona jest w solidny 4-punktowy system ryglowania, który nie zajmuje miejsca wewnątrz obudowy, maksymalizując przestrzeń montażową.
• Czy można regulować głębokość płyty montażowej? Tak, przy użyciu akcesorium MPD02 możliwa jest regulacja głębokości w krokach co 25 mm.
• Z jakiego materiału wykonana jest płyta montażowa? Płyta wykonana jest z ocynkowanej stali o grubości 3 mm, co zapewnia doskonałą przewodność elektryczną dla celów EMC oraz wysoką nośność.
