Obudowa stojąca modułowa metalowa 1800x1000x400 IP55 z płytą montaż. drzwi pojed.RAL7035 MCS18104R5 | MCS18104R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

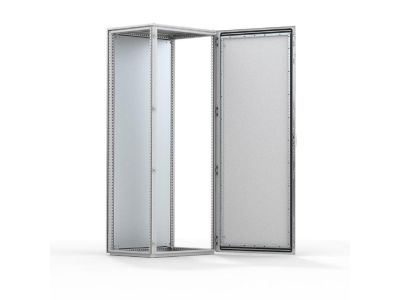

Obudowa stojąca modułowa MCS18104R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie konstrukcyjne o wymiarach 1800 mm wysokości, 1000 mm szerokości oraz 400 mm głębokości. Wykonana z wysokiej jakości stali miękkiej, szafa charakteryzuje się wyjątkową sztywnością dzięki ramie zgrzewanej liniowo z odwróconych profili otwartych. Rama posiada perforację o rastrze 25 mm, zgodną z normą DIN 43660, co umożliwia precyzyjny montaż aparatury i akcesoriów w dowolnej konfiguracji.

• Wytrzymałość materiałowa: Rama, dach oraz panele tylne wykonane są ze stali o grubości 1,5 mm, natomiast drzwi pojedyncze posiadają grubość 2 mm, co zapewnia wysoką odporność mechaniczną.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, co gwarantuje stabilność nawet przy dużym obciążeniu ciężką aparaturą modułową.
• Stopień ochrony IP55: Skuteczna ochrona przed pyłem oraz strumieniami wody, co minimalizuje ryzyko awarii komponentów wewnętrznych i przestojów technologicznych.
• System ryglowania: 4-punktowy zamek z wkładką dwupiórową 3 mm zapewnia bezpieczeństwo i szczelność, nie zajmując jednocześnie przestrzeni montażowej wewnątrz obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi. Rama obudowy posiada wzorzec otworów zgodny z normą DIN 43660, co ułatwia integrację z systemami szynowymi i wspornikami innych producentów. Stopień ochrony IP55 potwierdza szczelność obudowy, a zastosowanie stali ocynkowanej na płytach montażowych i dolnych zapewnia długotrwałą odporność na korozję w trudnych warunkach środowiskowych.

Zastosowanie

Szafa modułowa MCS18104R5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetycznym. Jest idealnym rozwiązaniem do budowy rozdzielnic elektrycznych niskiego napięcia, systemów sterowania automatyki oraz centrów dystrybucji energii. Dzięki możliwości łączenia szeregowego, obudowy te pozwalają na tworzenie rozbudowanych zestawów szaf sterowniczych w dużych zakładach produkcyjnych, oczyszczalniach ścieków czy obiektach infrastrukturalnych.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym podłożu. Dzięki zdejmowalnemu panelowi dachowemu oraz dzielonej płycie dolnej (składającej się z trzech lub czterech części), wprowadzanie kabli o dużych przekrojach jest znacznie ułatwione. Płyta montażowa posiada funkcję regulacji głębokości w odstępach co 25 mm przy użyciu akcesorium MPD02, co pozwala na optymalne rozmieszczenie aparatury. Drzwi mogą być montowane jako lewo- lub prawostronne dzięki zastosowaniu czterech zawiasów o szerokim kącie otwarcia. Wszystkie panele są wyposażone w oddzielne kołki uziemienia, co jest kluczowe dla zapewnienia ciągłości ochronnej całego zestawu.

FAQ

• Czy panele boczne są częścią zestawu? Nie, panele boczne są dostarczane jako oddzielne akcesorium, co pozwala na swobodne łączenie szaf w zestawy.
• Jaki jest standardowy kolor obudowy? Obudowa jest malowana proszkowo w standardowym kolorze RAL 7035 (jasnoszary).
• Czy szafa posiada uziemienie? Tak, wszystkie panele są uziemione poprzez dedykowany osprzęt wewnętrzny oraz wyposażone w kołki uziemiające.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na montaż drzwi zarówno z lewej, jak i z prawej strony.
