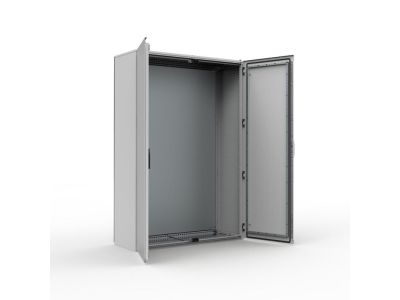

Obudowa stojąca kompaktowa metalowa 2000x1600x400 IP55 z płytą montaż.drzwi podw.RAL7035 MKD20164R5 | MKD20164R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca kompaktowa MKD20164R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie inżynieryjne o wymiarach 2000 mm wysokości, 1600 mm szerokości oraz 400 mm głębokości. Konstrukcja została wykonana z wysokiej jakości stali miękkiej, co gwarantuje sztywność i trwałość mechaniczną. Zastosowanie podwójnych drzwi jest kluczowym atutem w pomieszczeniach o ograniczonej przestrzeni manewrowej – mniejszy promień otwarcia skrzydeł pozwala na swobodny dostęp do aparatury nawet w wąskich przejściach. Dodatkowo, podział drzwi znacząco zwiększa ich nośność, co umożliwia montaż cięższych elementów sterowniczych bezpośrednio na ramie drzwiowej.

• Solidna konstrukcja: Korpus wykonany z malowanej stali o grubości 1,35 mm, z ramą cztery razy złożoną i zgrzewaną liniowo dla maksymalnej stabilności.
• Wysoka ochrona: Stopień ochrony IP 55 zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, chroniąc wrażliwe komponenty elektroniczne.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, podwójnie złożona, co zapewnia wyjątkową sztywność pod dużym obciążeniem aparatury.
• System ryglowania: Bezpieczeństwo zapewnia 4-punktowy system ryglowania w drzwiach głównych oraz 2-punktowy w drzwiach podrzędnych, obsługiwany standardowym zamkiem dwupiórowym 3 mm.
• Estetyka i odporność: Powierzchnia wykończona proszkową powłoką strukturową w kolorze RAL 7035, odporną na zarysowania i czynniki środowiskowe.

Zgodność z Normami

Obudowa MKD20164R5 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami przemysłowymi, co potwierdza jej przydatność w profesjonalnych instalacjach elektroenergetycznych. Stopień ochrony IP 55 (zgodnie z normą IEC 60529) gwarantuje pyłoszczelność oraz ochronę przed wodą laną strugą. Zastosowanie uziemienia na wszystkich panelach za pomocą dedykowanych kołków uziemiających zapewnia ciągłość ochronną zgodną z przepisami bezpieczeństwa elektrycznego, co jest kluczowe dla ochrony przeciwporażeniowej w zakładach przemysłowych.

Zastosowanie

Dzięki swojej imponującej szerokości 1600 mm i modułowej budowie, szafa MKD20164R5 znajduje szerokie zastosowanie w:

• Automatyce przemysłowej: Jako centralna szafa sterownicza dla rozbudowanych linii produkcyjnych.
• Rozdzielnicach niskiego napięcia: Do montażu aparatury modułowej, wyłączników mocy i szyn zbiorczych.
• Centrach danych i telekomunikacji: Gdzie wymagana jest duża powierzchnia montażowa przy zachowaniu kompaktowej głębokości 400 mm.
• Środowiskach o podwyższonym zapyleniu: Dzięki szczelności IP 55 idealnie sprawdza się w halach produkcyjnych i warsztatach.

Wskazówki Montażowe

Montaż obudowy MKD20164R5 powinien odbywać się na wypoziomowanym fundamencie lub cokole. Płyta montażowa o grubości 3 mm jest dostarczana poza opakowaniem obudowy i wsuwana na miejsce – dzięki zintegrowanym profilom głębokości z otworami, możliwa jest regulacja jej położenia co 25 mm (przy użyciu akcesorium MPD02). Drzwi montowane są na czterech solidnych zawiasach; należy pamiętać, że standardowe drzwi nie są odwracalne. Panel dachowy jest zdejmowany, co ułatwia wprowadzanie przewodów od góry lub montaż jednostek wentylacyjnych. Wszystkie panele zewnętrzne muszą zostać połączone z systemem uziemiającym za pomocą dostarczonych punktów styku.

FAQ

• Czy drzwi można zamontować tak, aby otwierały się na lewo? Standardowe drzwi w tym modelu nie są odwracalne. W celu uzyskania otwierania lewostronnego należy zamówić dedykowany zestaw drzwi.
• Jaki jest materiał płyty montażowej? Płyta montażowa wykonana jest z ocynkowanej stali o grubości 3 mm, co zapewnia doskonałą przewodność dla celów EMC oraz wysoką wytrzymałość mechaniczną.
• Czy szafa posiada system wprowadzania kabli? Tak, obudowa wyposażona jest w trzyczęściową płytę dolną (podłogową), która umożliwia elastyczne zarządzanie przepustami kablowymi.
• Jaki zamek jest zamontowany fabrycznie? Standardowo montowany jest zamek dwupiórowy z wkładką 3 mm, jednak istnieje możliwość wymiany na klamki uchylne lub uchwyty typu T dostępone w ofercie akcesoriów.
