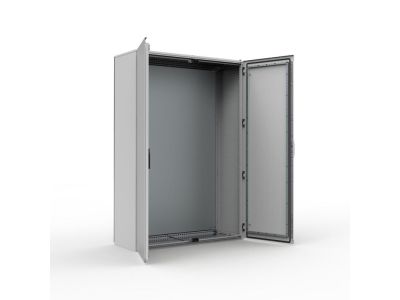

Obudowa stojąca kompaktowa metalowa 2000x1200x400 IP55 z płytą montaż.drzwi podw.RAL7035 MKD20124R5 | MKD20124R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca kompaktowa z serii MKD o wymiarach 2000x1200x400 mm to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Hoffman (Eldon). Konstrukcja została wykonana z wysokiej jakości stali miękkiej, co gwarantuje sztywność i trwałość mechaniczną. Zastosowanie podwójnych drzwi jest kluczowe w pomieszczeniach o ograniczonej przestrzeni manewrowej, ponieważ promień otwarcia skrzydła jest znacznie mniejszy niż w przypadku drzwi pojedynczych. Dodatkowo, podział drzwi na dwie części znacząco zwiększa ich nośność, co pozwala na montaż cięższej aparatury sterowniczej bezpośrednio na ramie drzwiowej.

• Solidna konstrukcja: Korpus wykonany ze stali o grubości 1,35 mm, z ramą cztery razy złożoną i zgrzewaną liniowo, co zapewnia wyjątkową stabilność.
• Wysoki stopień ochrony: Klasa szczelności IP55 gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody, chroniąc wrażliwe komponenty elektroniczne.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, podwójnie złożona dla zwiększenia sztywności, z możliwością regulacji głębokości co 25 mm.
• System ryglowania: Bezpieczeństwo zapewnia 4-punktowy system ryglowania w drzwiach głównych oraz 2-punktowy w drzwiach podrzędnych, obsługiwany standardowym zamkiem dwupiórowym 3 mm.
• Estetyka i odporność: Powierzchnia wykończona proszkową powłoką strukturową w kolorze RAL 7035, odporną na zarysowania i czynniki środowiskowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów przemysłowych. Stopień ochrony IP55 potwierdza szczelność przed pyłem i wodą zgodnie z normą IEC 60529. Zastosowanie uziemienia na wszystkich panelach za pomocą dedykowanych mocowań i kołków uziemiających zapewnia ciągłość ochronną wymaganą przez normy bezpieczeństwa elektrycznego, co jest kluczowe dla ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowanie

Szafa MKD20124R5 znajduje szerokie zastosowanie w przemyśle oraz infrastrukturze budynkowej. Dzięki dużej szerokości (1200 mm) i wysokości (2000 mm), idealnie nadaje się do budowy rozdzielnic głównych, systemów sterowania procesami technologicznymi oraz centrów dystrybucji danych. Jest to optymalny wybór dla integratorów systemów automatyki, którzy potrzebują niezawodnej obudowy do montażu falowników, sterowników PLC oraz aparatury modułowej w miejscach, gdzie liczy się każdy centymetr wolnej przestrzeni przed szafą.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym podłożu. Dzięki zintegrowanym profilom głębokości z otworami, instalator ma możliwość precyzyjnego ustawienia płyty montażowej. Należy pamiętać, że standardowe drzwi nie są odwracalne – w przypadku konieczności otwierania lewostronnego, wymagane jest zamówienie dedykowanego akcesorium. Panel dachowy jest zdejmowany, co ułatwia wprowadzanie kabli od góry lub montaż jednostek klimatyzacyjnych. Płyty dolne składają się z trzech części, co pozwala na elastyczne zarządzanie przepustami kablowymi. Podczas montażu aparatury na drzwiach, należy wykorzystać ramę z otworami rozmieszczonymi co 25 mm.

FAQ

• Czy szafa posiada płytę montażową w zestawie? Tak, szafa dostarczana jest z płytą montażową wykonaną ze stali ocynkowanej o grubości 3 mm, która znajduje się poza opakowaniem głównym obudowy.
• Jaki jest standardowy kolor obudowy? Obudowa jest malowana proszkowo na kolor jasnoszary RAL 7035.
• Czy można zmienić kierunek otwierania drzwi? Standardowe drzwi w tym modelu nie są odwracalne. Do otwierania lewostronnego konieczne jest zamówienie oddzielnych drzwi.
• Jakie jest zabezpieczenie przed dostępem osób niepowołanych? Szafa wyposażona jest w wielopunktowy system ryglowania z zamkiem dwupiórowym 3 mm. Istnieje możliwość wymiany wkładki na klamki uchylne lub uchwyty typu T dostępna w akcesoriach.
