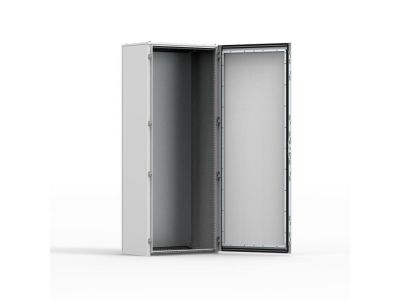

Obudowa stojąca kompaktowa metalowa 2000x1000x400 IP55 zpłytą montaż.drzwi pojedyn. AL7035MKS20104R5 | MKS20104R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca kompaktowa z serii MKS o wymiarach 2000x1000x400 mm to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Hoffman (Eldon). Konstrukcja została wykonana z wysokiej jakości stali miękkiej, co zapewnia wyjątkową sztywność i odporność mechaniczną. Korpus szafy opiera się na ramie czterokrotnie składanej i zgrzewanej liniowo, co gwarantuje stabilność strukturalną nawet przy pełnym obciążeniu aparaturą modułową. Stopień ochrony IP55 skutecznie zabezpiecza wnętrze przed przedostawaniem się pyłów oraz strumieni wody, co bezpośrednio przekłada się na bezawaryjną pracę zainstalowanych komponentów i minimalizację kosztownych przestojów serwisowych.

• Solidne materiały: Drzwi o grubości 2 mm, korpus 1,35 mm oraz panele tylne i górne 1,5 mm zapewniają optymalną ochronę.
• Płyta montażowa: Wykonana z galwanizowanej stali o grubości 3 mm, podwójnie składana i wsuwana, co ułatwia montaż ciężkich podzespołów.
• System ryglowania: 4-punktowy system zasuwy z zamkiem dwupiórowym 3 mm, który nie zajmuje przestrzeni montażowej wewnątrz obudowy.
• Estetyka i trwałość: Wykończenie strukturową powłoką proszkową w kolorze RAL 7035 zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Stopień ochrony IP55 potwierdza szczelność obudowy przed pyłem i wodą. Zastosowanie stali galwanizowanej na płytach montażowych i dolnych zapewnia doskonałą przewodność dla systemów uziemiających, co jest kluczowe dla zachowania kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa przeciwporażeniowego. Wszystkie panele są fabrycznie wyposażone w osobne kołki uziemienia, co ułatwia spełnienie wymogów normy PN-EN 62208 dotyczącej pustych obudów do rozdzielnic i sterownic niskonapięciowych.

Zastosowanie

Szafa MKS20104R5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Dzięki dużej przestrzeni montażowej o wysokości 2000 mm i szerokości 1000 mm, idealnie nadaje się do budowy rozbudowanych systemów sterowania PLC, układów automatyki przemysłowej oraz rozdzielnic mocy. Jest to optymalny wybór dla integratorów systemów pracujących w środowiskach o podwyższonym zapyleniu lub wilgotności, takich jak hale produkcyjne, oczyszczalnie ścieków czy centra logistyczne. Możliwość regulacji głębokości płyty montażowej co 25 mm pozwala na elastyczne rozmieszczenie aparatury o różnych gabarytach.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na wypoziomowanym podłożu. Dzięki zintegrowanym profilom głębokości z otworami, instalator ma możliwość precyzyjnej regulacji położenia płyty montażowej. Drzwi szafy osadzone są na czterech zawiasach, co umożliwia ich łatwą zamianę stron (otwieranie lewo/prawo) w zależności od warunków lokalowych. Panel tylny montowany jest za pomocą śrub Torx M6, co zapewnia trwałe połączenie i utrudnia dostęp osobom niepowołanym. Płyty dolne składają się z trzech części, co znacząco ułatwia wprowadzanie kabli o dużych przekrojach. Zaleca się stosowanie dedykowanych akcesoriów, takich jak uchwyty podnoszone czy wkładki bębenkowe, w celu podniesienia ergonomii użytkowania.

FAQ

• Czy płyta montażowa jest częścią zestawu? Tak, płyta montażowa ze stali galwanizowanej o grubości 3 mm jest dostarczana wraz z obudową (poza opakowaniem głównym).
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na montaż drzwi zarówno z lewej, jak i z prawej strony.
• Jaki jest stopień ochrony tej szafy? Szafa posiada stopień ochrony IP55, co oznacza ochronę przed pyłem i strugami wody.
• Czy obudowa posiada system uziemienia? Tak, wszystkie panele są uziemione poprzez elementy mocujące i posiadają dedykowane kołki uziemiające.
