Opis i Kluczowe Cechy

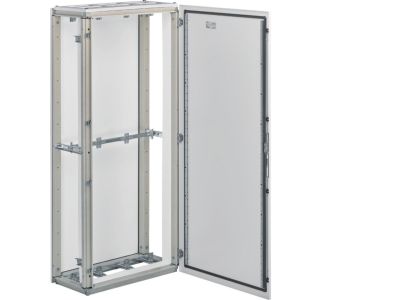

Obudowa stojąca Univers o symbolu FG23SD to rozwiązanie do zabudowy aparatury elektrycznej i sterowniczej w warunkach przemysłowych i komercyjnych. Wykonana w klasie ochronności II (podwójna izolacja), zapewnia wysoki poziom bezpieczeństwa użytkowania bez konieczności uziemiania metalowej konstrukcji. Stopień ochrony IP54 gwarantuje skuteczną ochronę przed pyłem i bryzgami wody, co pozwala na stosowanie jej w miejscach narażonych na zabrudzenia i wilgoć. Wymiary 800 x 1900 x 400 mm (szer. x wys. x głęb.) oferują przestrzeń do montażu zarówno szyn DIN, jak i płyt montażowych. Obudowa w kolorze RAL7035 (szary) harmonizuje z typową estetyką szaf sterowniczych.

• Stopień ochrony IP54: Ochrona przed pyłem i bryzgami wody – niezawodność pracy urządzeń w zapylonym lub wilgotnym otoczeniu.
• Klasa ochronności II (podwójna izolacja): Bezpieczna eksploatacja bez konieczności uziemiania obudowy – prostszy montaż i wyższe bezpieczeństwo dla użytkownika.

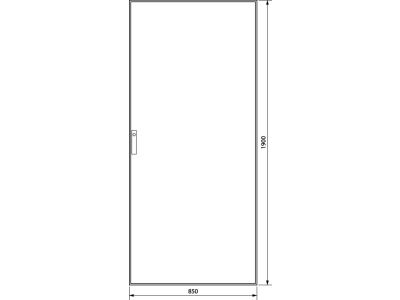

• Wymiary 800 x 1900 x 400 mm: Przestronna komora umożliwiająca swobodne rozmieszczenie aparatury modułowej, szyn TH35 oraz listew zaciskowych.
• Kolor RAL7035 (szary): Uniwersalny, estetyczny wygląd pasujący do większości rozdzielnic i szaf sterowniczych.
• Producent Univers: Sprawdzona jakość wykonania z materiałów termoplastycznych – trwałość i odporność na czynniki mechaniczne oraz chemiczne.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących konstrukcji obudów elektrycznych (seria IEC/EN 62208) oraz posiada deklarację zgodności CE. Klasa ochronności II realizowana jest poprzez zastosowanie podwójnej izolacji, zgodnie z wymaganiami norm bezpieczeństwa (IEC/EN 61140).

Zastosowanie

Obudowa stojąca FG23SD Univers przeznaczona jest do montażu wewnątrz budynków, w suchych lub wilgotnych pomieszczeniach przemysłowych i komercyjnych. Sprawdzi się wszędzie tam, gdzie wymagana jest ochrona aparatury przed pyłem i wodą oraz wygodny dostęp do komponentów.

• Montaż rozdzielnic głównych i podrozdzielnic niskiego napięcia w halach produkcyjnych, magazynach, budynkach użyteczności publicznej.
• Instalacja układów sterowania i automatyki (styczniki, przekaźniki, PLC, zasilacze) w szafach sterowniczych.
• Zabezpieczenie sprzętu telekomunikacyjnego (switchy, routery, moduły IoT) przed czynnikami środowiskowymi.
• Budowa stanowisk pomiarowych i laboratoryjnych, gdzie wymagana jest estetyczna i bezpieczna obudowa o podwyższonej szczelności.

Wskazówki Montażowe

Montaż, podłączenie oraz wszelkie prace wewnątrz obudowy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Obudowę należy umieścić na równej, stabilnej powierzchni i przymocować do podłoża lub ściany za pomocą odpowiednich łączników (nie wchodzą w skład zestawu). Przekroje przewodów dobierać zgodnie z obciążalnością prądową projektowanych obwodów. Podczas wiercenia otworów w obudowie stosować osłonę przed pyłem, aby nie naruszyć szczelności IP54. Po zakończeniu instalacji sprawdzić działanie uszczelek i prawidłowość zamknięcia drzwi.

FAQ

• Czy obudowa Univers FG23SD jest przystosowana do montażu szyn DIN? Tak, wnętrze obudowy umożliwia montaż standardowych szyn DIN TH35 oraz płyt montażowych. Mocowanie szyn nie wchodzi w skład zestawu, należy je dobrać indywidualnie.
• Jaką maksymalną liczbę modułów można zainstalować w tej obudowie? Nie jest to określone przez producenta w podanych danych – ilość modułów zależy od rozplanowania wewnętrznego (szyn DIN) i zastosowanej aparatury. Wymiary 800 x 1900 x 400 mm pozwalają na zabudowę kilkudziesięciu modułów w zależności od gęstości.
• Czy obudowa nadaje się do użytku na zewnątrz budynków? Stopień ochrony IP54 zapewnia ochronę przed opadami deszczu tylko w warunkach braku bezpośredniego silnego strumienia wody. Producent nie określa jej jako przeznaczoną do stałej instalacji zewnętrznej – rekomendujemy stosowanie wewnątrz budynków (pomieszczenia kryte, nieogrzewane).
