Obudowa stojąca IP54 kl.II 1100x1900x400mm RAL7035, Univers | FG24SD Hager

Opis i Kluczowe Cechy

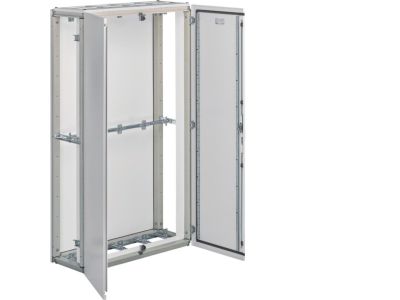

Obudowa stojąca Univers FG24SD o wymiarach 1100x1900x400 mm w kolorze RAL7035 (szary) zapewnia przestrzeń do instalacji aparatury modułowej, styczników, przekaźników, softstartów oraz przetwornic częstotliwości. Dzięki stopniu ochrony IP54 chroni zamontowane urządzenia przed pyłem i bryzgami wody, a klasa ochronności II (podwójna izolacja) eliminuje konieczność stosowania dodatkowego uziemienia obudowy. Kompaktowa głębokość 400 mm ułatwia ustawienie w pomieszczeniach technicznych, a wysokość 1900 mm i szerokość 1100 mm oferują dużą pojemność montażową.

• Stopień ochrony IP54: Skuteczna bariera przed wnikaniem pyłu i wody, co umożliwia instalację w środowiskach przemysłowych i wilgotnych pomieszczeniach gospodarczych.
• Klasa ochronności II: Podwójna izolacja oznacza bezpieczną eksploatację bez konieczności uziemiania metalowych elementów obudowy – niższe ryzyko porażenia i prostszy montaż.

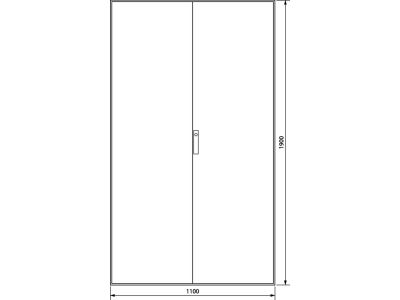

• Wymiary 1100×1900×400 mm: Duża przestrzeń wewnętrzna pozwala na montaż wielu aparatów w układach rozdziału mocy, sterowania i sygnalizacji, jednocześnie oszczędzając miejsce w głębi.
• RAL7035: Neutralny szary kolor pasuje do większości aranżacji technicznych, ułatwia utrzymanie czystości i jest standardowo stosowany w szafach sterowniczych.
• Konstrukcja stojąca: Samodzielna obudowa wolnostojąca, gotowa do postawienia na podłodze w hali lub kotłowni – minimalizuje czas instalacji i nie wymaga mocowania do ściany.

Zgodność z Normami

Obudowa Univers FG24SD została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada deklarację zgodności CE. Stopień ochrony IP54 jest potwierdzony badaniami, a klasa ochronności II odpowiada wymaganiom dla urządzeń bez gniazda ochronnego. Produkt spełnia standardy branżowe stosowane w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Uniwersalna obudowa stojąca sprawdza się wszędzie tam, gdzie potrzeba centralnego punktu rozdziału energii, sterowania i monitorowania. Jej pojemność i klasa ochronności umożliwiają pracę w warunkach przemysłowych, warsztatowych oraz budynkach użyteczności publicznej.

• Centralny rozdział mocy w małych i średnich zakładach produkcyjnych – montaż wyłączników nadprądowych, styczników i rozłączników.
• Sterowanie układami napędowymi – zabudowa softstartów i przetwornic częstotliwości wraz z układem chłodzenia wewnątrz obudowy.
• Automatyka budynkowa i instalacje oświetleniowe – łączenie przekaźników, sterowników PLC oraz modułów pomiarowych.
• Miejsce do integracji systemów sygnalizacji i bezpieczeństwa (sygnalizatory, zasilacze awaryjne) w miejscach o podwyższonej wilgotności lub zapyleniu (IP54).

Wskazówki Montażowe

Montaż i instalacja obudowy oraz urządzeń wewnątrz powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę należy ustawić na równej, stabilnej powierzchni, zabezpieczając przed przewróceniem zgodnie z instrukcją producenta. Do mocowania szyn TH35, osłon i aparatów stosuj elementy montażowe dostarczone przez Univers lub zamienne zgodne z DIN. Przekrój przewodów doprowadzających dobierz do maksymalnego prądu w instalacji, a momenty dokręcania zacisków aparatów – według ich dokumentacji technicznej. Zadbaj o odpowiednią wentylację wnętrza, jeśli zamontowane są urządzenia wytwarzające ciepło (np. softstarty, przetwornice).

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Stopień IP54 chroni przed pyłem i bryzgami wody z każdego kierunku, ale nie przed bezpośrednim działaniem silnego deszczu czy zanurzeniem. Może być stosowana w zadaszonych, narażonych na wilgoć pomieszczeniach (hale, kotłownie), ale nie jest zalecana do stałej ekspozycji na deszcz i mróz bez dodatkowych osłon.
• Jaki jest stopień ochrony i klasa ochronności? IP54 (pyło- i bryzgoszczelna) oraz klasa II (podwójna izolacja). Oznacza to, że obudowa nie wymaga uziemiania, a jej wnętrze jest chronione przed wnikaniem drobnych ciał stałych i zachlapaniem wodą.
• Czy obudowa posiada otwory montażowe do mocowania szyn DIN TH35? Standardowo obudowy Univers są wyposażone w otwory oraz systemy mocujące umożliwiające instalację szyn TH35, profili montażowych i płyt montażowych. Szczegóły rozmieszczenia i dopuszczalne obciążenia znajdują się w dokumentacji technicznej producenta dołączonej do produktu.
