Obudowa stojąca IP54 kl.I 800x1900x400mm RAL7035, Univers | FG23WD Hager

Opis i Kluczowe Cechy

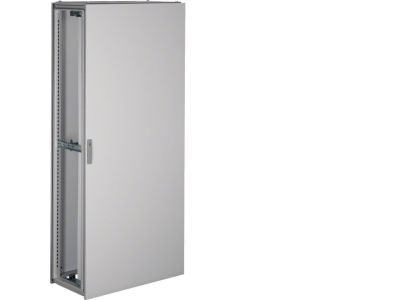

Obudowa stojąca Univers o symbolu FG23WD to solidne rozwiązanie do zabudowy aparatury elektrycznej w zastosowaniach przemysłowych i komercyjnych. Wymiary 800x1900x400 mm zapewniają przestronną komorę, w której można zamontować zarówno typową aparaturę modułową (wyłączniki nadprądowe, styczniki, przekaźniki), jak i bardziej zaawansowane urządzenia, takie jak softstarty czy przetwornice częstotliwości. Stopień ochrony IP54 chroni wnętrze przed wnikaniem pyłu i bryzgów wody, co pozwala na stosowanie obudowy w trudniejszych warunkach środowiskowych. Klasa ochronności I (z zaciskiem ochronnym PE) i wykonanie w kolorze RAL7035 (szary) spełniają standardowe wymagania dla rozdzielnic stojących.

• Stopień ochrony IP54: Skuteczna bariera przed pyłem i wilgocią – obudowa może być instalowana w pomieszczeniach technicznych, halach produkcyjnych oraz pod zadaszeniem na zewnątrz.
• Klasa ochronności I: Wyposażona w zacisk ochronny PE, co ułatwia wykonanie skutecznego uziemienia i zwiększa bezpieczeństwo eksploatacji.

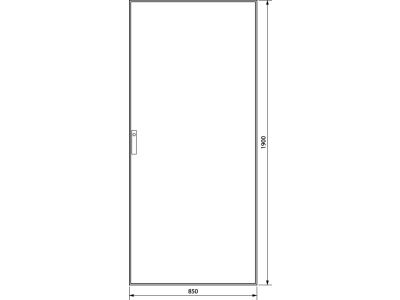

• Wymiary 800x1900x400 mm: Duża przestrzeń wewnętrzna pozwala na instalację rozbudowanych zestawów aparatury oraz zachowanie odpowiednich odstępów izolacyjnych i wentylacyjnych.
• Kolorystyka RAL7035 (szary strukturalny): Neutralny, estetyczny wygląd pasujący do większości wnętrz technicznych i biurowych.
• Konstrukcja stojąca: Stabilna obudowa z możliwością łatwego doprowadzenia kabli od dołu i od góry – idealna do rozdzielnic głównych i podrozdzielni.

Zgodność z Normami

Obudowa Univers FG23WD została zaprojektowana zgodnie z europejskimi wymaganiami dla rozdzielnic w obudowach (DIN). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Szczegółowe deklaracje zgodności dostępne są u producenta.

Zastosowanie

Dzięki uniwersalnym wymiarom i wysokiej klasie szczelności obudowa sprawdza się w wielu scenariuszach instalacyjnych. Nadaje się zarówno do rozdziału mocy, jak i do sterowania oraz sygnalizacji.

• Rozdzielnice główne i podrozdzielnie w budynkach przemysłowych, magazynach i obiektach użyteczności publicznej.
• Obudowy dla układów automatyki – montaż styczników, przekaźników, sterowników PLC oraz przemienników częstotliwości i softstartów.
• Instalacje w strefach o podwyższonej wilgotności lub zapyleniu, gdzie wymagana jest ochrona IP54 (np. hale produkcyjne, myjnie techniczne, stacje uzdatniania wody).
• Pomiar i rozdział sygnałów – miejsce na listwy zaciskowe, analizatory sieci i moduły komunikacyjne.

Wskazówki Montażowe

Montaż i podłączenie obudowy oraz aparatury wewnętrznej może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę należy ustawić na wyrównanym, stabilnym podłożu. W przypadku instalacji wewnątrz obudowy aparatury modułowej niezbędne jest zastosowanie szyn TH35 (brak w zestawie – należy zamówić osobno). Wszystkie elementy przewodzące dostępne muszą być podłączone do zacisku ochronnego PE. Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta zamontowanych urządzeń.

FAQ

• Czy obudowa jest przystosowana do montażu na ścianie? Obudowa FG23WD jest przeznaczona wyłącznie do ustawienia na podłodze (stojąca). Do montażu ściennego należy wybrać model wiszący z oferty Univers.
• Jaki jest kolor obudowy i czy można go zmienić? Obudowa dostarczana jest w kolorze RAL7035 (szary). Producent nie oferuje opcji malowania na inny kolor, ale użytkownik może samodzielnie pomalować obudowę farbą odpowiednią do stali, pod warunkiem zachowania ciągłości uziemienia.
• Czy w komplecie są szyny TH35 lub płyty montażowe? Nie, obudowa dostarczana jest pusta. Akcesoria takie jak szyny TH35, płyty montażowe, korytka kablowe czy osłony należy zamówić oddzielnie.
