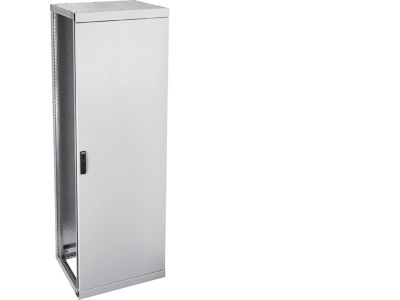

Obudowa stojąca IP41 kl.I 600x2000x600mm RAL7035, Univers | FG22XE Hager

Opis i Kluczowe Cechy

Obudowa stojąca Univers FG22XE to solidne rozwiązanie do budowy rozdzielnic dystrybucyjnych i szaf licznikowych. Wykonana w klasie ochronności I, oferuje stopień ochrony IP41 – skutecznie zabezpiecza wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kroplami wody padającymi pionowo. Wymiary 600x2000x600 mm zapewniają dużą pojemność montażową, a szara struktura RAL7035 wpisuje się w standardy estetyczne rozdzielnic przemysłowych.

• Stopień ochrony IP41: Wysoka odporność na wnikanie pyłów i kropli wody – bezpieczne stosowanie w pomieszczeniach suchych i wilgotnych (np. w kotłowniach, na korytarzach).
• Klasa ochronności I: Konstrukcja z zaciskiem ochronnym PE umożliwia łatwe uziemienie szafy, co zwiększa bezpieczeństwo personelu i chroni urządzenia przed uszkodzeniami.

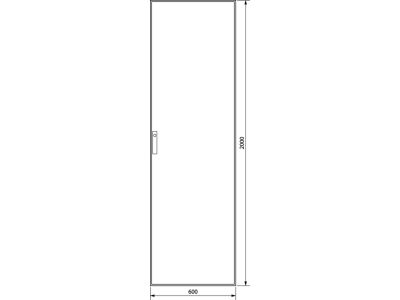

• Wymiary 600x2000x600 mm (szer. x wys. x głęb.): Przestronna komora do montażu aparatury modułowej, listew zaciskowych, szyn i okablowania – idealna do rozbudowanych instalacji dystrybucyjnych lub licznikowych.
• Kolor RAL7035 (jasnoszary): Uniwersalna kolorystyka pasująca do większości wnętrz technicznych, łatwa w utrzymaniu czystości.
• Przeznaczenie do systemu Univers: Pełna kompatybilność z akcesoriami i modułami systemu szaf Univers – możliwość rozbudowy i dostosowania do konkretnych potrzeb.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących niskonapięciowych zestawów rozdzielczych i sterowniczych (standard DIN) oraz posiada certyfikat CE. Stopień ochrony IP41 i klasa ochronności I są zgodne z odpowiednimi sekcjami normy IEC/EN 60529 oraz IEC/EN 61140.

Zastosowanie

Obudowa stojąca FG22XE została zaprojektowana do montażu w rozdzielnicach głównych, podrozdzielnicach oraz szafach licznikowych w budynkach mieszkalnych, biurowych i lekkim przemyśle. Sprawdzi się wszędzie tam, gdzie wymagana jest duża pojemność montażowa przy zachowaniu szczelności IP41.

• Rozdzielnice dystrybucyjne w budynkach użyteczności publicznej – ochrona aparatury przed pyłem i kroplami wody przy zachowaniu pełnego dostępu serwisowego.
• Szafy licznikowe dla zespołów pomiarowych – miejsce na moduły liczników, zabezpieczeń i łączników, z możliwością plombowania.
• Węzły rozdzielcze w kotłowniach, pompowniach lub na korytarzach technicznych – odporność na wilgoć i kurz zapewnia długotrwałą niezawodność.

Wskazówki Montażowe

Montaż obudowy oraz instalacja wewnętrznych urządzeń elektrycznych może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie i uziemić obudowę poprzez zacisk ochronny PE. Obudowę ustawić na równej, nośnej podłodze lub ścianie (zależnie od wersji stojącej/wieszanej). Wszystkie przewody dobrać zgodnie z obciążalnością prądową oraz przekrojem minimalnym określonym w dokumentacji projektowej. Moment dokręcania połączeń śrubowych w szynie PE/N oraz przy montażu szafy należy stosować zgodnie z danymi producenta (zalecany klucz dynamometryczny).

FAQ

• Czy obudowa ma fabrycznie zamontowaną szynę DIN? Obudowa FG22XE dostarczana jest bez szyn DIN i aparatury – jest to pusta obudowa przeznaczona do samodzielnego wyposażenia w systemie szaf Univers.
• Jaki stopień ochrony ma ta obudowa? Stopień ochrony IP41 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pionowo (ochrona przed skraplaniem i lekkim zachlapaniem).
• Czy obudowa nadaje się do montażu na zewnątrz budynku? Nie, stopień IP41 nie gwarantuje pełnej ochrony przed deszczem, bryzgami wody ani wiatrem. Przeznaczona jest do pomieszczeń suchych i wilgotnych wewnątrz budynków.
