Obudowa sterownicza do FI 22mm, 6 otworów plastikowa szara, bez wyposażenia, SIRIUS ACT | 3SU1806-0AA00-0AB1 Siemens

Alternatywny kod produktu: 3SU18060AA000AB1

Opis i Kluczowe Cechy

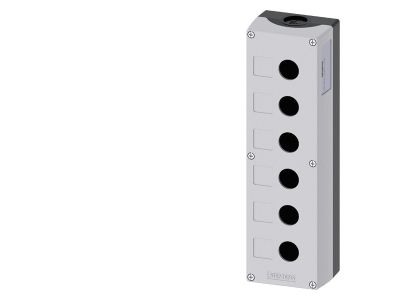

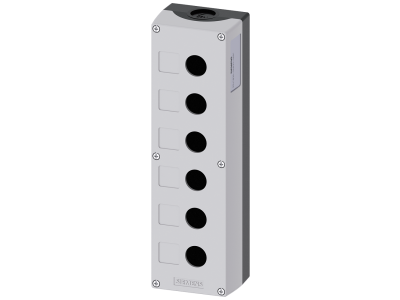

Obudowa sterownicza SIRIUS ACT (symbol 3SU1806-0AA00-0AB1) to pusta, plastikowa szara obudowa wyposażona w 6 otworów o średnicy 22 mm, przeznaczona do montażu przycisków, lampek sygnalizacyjnych i przełączników w systemie modułowym. Umożliwia samodzielne skonfigurowanie pulpitu sterowniczego bez ograniczeń narzuconych przez zestawy kompletne – idealne rozwiązanie dla instalatorów potrzebujących elastyczności w doborze elementów wykonawczych i sygnalizacyjnych.

• 6 otworów FI 22 mm: Pozwala na jednoczesne zamontowanie do sześciu elementów sterowniczych (przycisków, lampek, przełączników) w jednej obudowie, oszczędzając miejsce na płycie czołowej.
• Plastikowa obudowa w kolorze szarym: Lekka i odporna na uszkodzenia mechaniczne w typowych warunkach przemysłowych, estetycznie dopasowana do rozdzielnic i pulpitów.
• Brak wyposażenia (obudowa pusta): Daje pełną swobodę wyboru bloków styków, modułów LED i elementów wykonawczych – dostosujesz konfigurację dokładnie do potrzeb obwodu.
• Kompatybilność z systemem SIRIUS ACT: Uchwyty i bloki funkcyjne montowane od tyłu pasują bez modyfikacji, co przyspiesza montaż i zmniejsza ryzyko błędów.
• Montaż w płycie czołowej: Typowe mocowanie za pomocą standardowego uchwytu – uniwersalna metoda stosowana w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w instalacjach zgodnych z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako część systemu SIRIUS ACT spełnia wymagania standard DIN dla aparatury sterowniczej montowanej w otworach 22 mm. Ze względu na charakter obudowy (element pasywny, bez części elektrycznych) nie są wymagane szczegółowe certyfikacje dla konkretnych prądów czy napięć.

Zastosowanie

Obudowa służy jako mechaniczna podstawa do tworzenia lokalnych pulpitów sterowniczych w maszynach, liniach produkcyjnych i instalacjach automatyki budynkowej. Po uzupełnieniu o odpowiednie przyciski, lampki i bloki styków umożliwia:

• Sterowanie odbiornikami (silniki, zawory, oświetlenie) za pomocą przycisków lub przełączników montowanych w otworach obudowy.
• Generowanie impulsów sterujących do styczników, przekaźników lub wejść PLC – typowe zastosowanie w szafach sterowniczych.
• Sygnalizację stanów pracy za pomocą lampek LED (moduły świetlne FI 22 mm) – wizualne informowanie operatora o trybie maszyny.
• Budowę rozproszonych paneli operatorskich w automatyce budynkowej (sterowanie oświetleniem, roletami, bramami) z zachowaniem spójnego wyglądu.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy obudowie i elementach elektrycznych może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocuje się w wycięciu płyty czołowej (otwór prostokątny, typowy dla systemów FI 22 mm) za pomocą dołączonego lub osobno zamawianego uchwytu. Momenty dokręcania śrub mocujących elementy sterownicze oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Nie należy przekraczać maksymalnej liczby 6 elementów – obudowa projektowana właśnie dla takiej konfiguracji.

FAQ

• Czy obudowa jest podświetlana? Nie, obudowa 3SU1806-0AA00-0AB1 jest pasywna – nie zawiera żadnych elementów LED ani podświetlenia. Jeśli potrzebujesz sygnalizacji świetlnej, zamontuj w otworach lampki sterownicze SIRIUS ACT z modułem LED.
• Jaki stopień ochrony ma ta obudowa? Producent nie podaje konkretnego IP dla samej obudowy. W praktyce po zamontowaniu w płycie czołowej i uszczelnieniu elementów sterowniczych można uzyskać ochronę typową dla wnętrza rozdzielnicy (np. IP54), ale zależy to od innych komponentów i sposobu montażu.
• Czy obudowa jest gotowa do pracy po zakupie? Nie, jest to pusta obudowa bez wyposażenia. Należy osobno dobrać i zamontować przyciski, przełączniki, lampki oraz odpowiednie bloki styków/LED zgodne z systemem SIRIUS ACT o średnicy otworu 22 mm.
