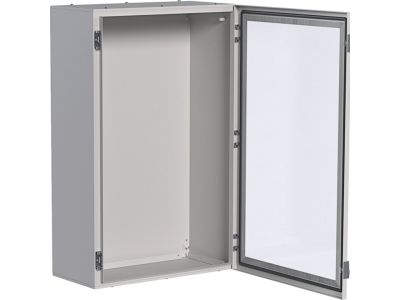

Obudowa stalowa 950x600x300mm, IP65, drzwi transparentne, Orion+ | FL176A Hager

Opis i Kluczowe Cechy

Obudowa stalowa Orion+ FL176A o wymiarach 950x600x300 mm to solidne rozwiązanie do montażu aparatury elektrycznej w miejscach narażonych na wilgoć i pył. Dzięki stopniowi ochrony IP65 zapewnia skuteczną barierę przed wnikaniem wody i cząstek stałych, co przekłada się na długotrwałą pracę zainstalowanych urządzeń. Transparentne drzwi umożliwiają szybką kontrolę wskaźników i elementów bez otwierania obudowy, oszczędzając czas podczas przeglądów.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – urządzenia wewnątrz są bezpieczne nawet w wilgotnym, zapylonym środowisku, np. w halach produkcyjnych czy na zewnątrz.
• Wymiary zewnętrzne 950x600x300 mm (wys. x szer. x głęb.): Przestronna wnęka pomieści rozdzielnice, sterowniki PLC, zasilacze i inne komponenty elektryczne, ułatwiając ich rozmieszczenie i okablowanie.
• Drzwi transparentne: Umożliwiają wizualną kontrolę sygnalizacji LED, wyświetlaczy czy stanu wyłączników bez konieczności otwierania – zwiększa to bezpieczeństwo i wygodę eksploatacji.
• Konstrukcja stalowa: Wytrzymała mechanicznie, odporna na uszkodzenia – chroni wrażliwe podzespoły przed przypadkowymi uderzeniami i wibracjami.
• System Orion+: Sprawdzona seria obudów przystosowana do montażu naściennego, z czytelnym oznakowaniem otworów montażowych i przepustów kablowych.

Zgodność z Normami

Obudowa Orion+ FL176A została zaprojektowana zgodnie z wymaganiami norm europejskich dla obudów elektrycznych. Posiada certyfikat CE i jest przystosowana do pracy w warunkach przemysłowych. Stopień ochrony IP65 potwierdza odporność na pył i wodę zgodnie z klasyfikacją IEC 60529. Brak w danych producenta szczegółowych numerów norm nie wpływa na ogólną zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Obudowa znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna ochrona aparatury elektrycznej w trudnych warunkach środowiskowych. Idealnie sprawdzi się w systemach automatyki budynkowej, sterowania maszynami, dystrybucji energii oraz w instalacjach zewnętrznych.

• Montaż rozdzielnic głównych i podrozdzielnic w halach przemysłowych, magazynach, na zewnątrz budynków.
• Instalacja sterowników PLC, zasilaczy awaryjnych i układów komunikacji w miejscach o podwyższonej wilgotności (np. myjnie, chłodnie).
• Ochrona aparatury łączeniowej, styczników i przekaźników w stacjach uzdatniania wody, oczyszczalniach ścieków.
• Zabezpieczenie modułów automatyki w systemach wentylacji, klimatyzacji i ogrzewania (HVAC).

Wskazówki Montażowe

Montaż obudowy FL176A może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim całkowitym odłączeniu napięcia w strefie pracy. Obudowę należy mocować do podłoża za pomocą kołków rozporowych lub śrub dostosowanych do rodzaju ściany (beton, cegła, stal). Należy zapewnić szczelność przepustów kablowych zgodnie z klasą IP65. Przed wierceniem otworów upewnij się, że nie kolidują one z wewnętrznymi elementami montażowymi. Producent nie podaje konkretnych momentów dokręcania – zaleca się stosowanie się do ogólnych wytycznych dla połączeń śrubowych w konstrukcjach stalowych (np. 5–8 Nm dla śrub M6). Nie przekraczaj dopuszczalnych obciążeń ścian obudowy.

FAQ

• Czy obudowa ma możliwość zamontowania zamka lub wkładki? W danych producenta nie zawarto informacji o fabrycznym wyposażeniu w zamek. Drzwi transparentne są wyposażone w standardową klamkę z ryglowaniem – w razie potrzeby istnieje możliwość dodania zamka patentowego docelowo przez instalatora (zalecany zamek z wkładką bębenkową).
• Jaki jest stopień ochrony IP? Obudowa posiada stopień ochrony IP65, co oznacza pyłoszczelność i ochronę przed strugami wody. Jest odpowiednia do stosowania w pomieszczeniach wilgotnych i na zewnątrz, ale nie nadaje się do długotrwałego zanurzenia.
• Z jakiego materiału wykonane są drzwi transparentne? Drzwi są przezroczyste, wykonane z poliwęglanu (lub szkła hartowanego – producent nie precyzuje). Zapewniają one dobrą widoczność wnętrza i odporność na uderzenia typowe dla środowiska przemysłowego.
