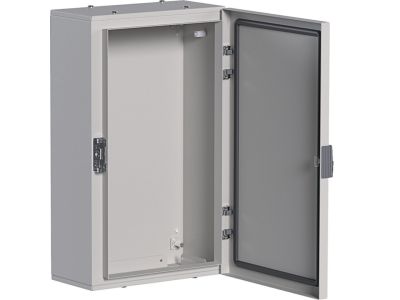

Obudowa stalowa 500x300x160mm, IP65, drzwi stalowe pełne, Orion+ | FL109A Hager

Opis i Kluczowe Cechy

Obudowa stalowa Orion+ o symbolu FL109A to solidne rozwiązanie do zabudowy aparatury elektrycznej w rozdzielnicach przemysłowych i budynkowych. Wymiary 500x300x160mm zapewniają przestrzeń dla wyłączników nadprądowych, przekaźników, styczników, a także bardziej zaawansowanych urządzeń, takich jak softstarty czy przetwornice częstotliwości. Dzięki stopniowi ochrony IP65 obudowa skutecznie chroni zamontowane komponenty przed pyłem i wilgocią, co umożliwia pracę w trudnych warunkach środowiskowych.

• Stopień ochrony IP65: Gwarantuje hermetyczność przed pyłem oraz strugami wody – obudowę można stosować w instalacjach zewnętrznych, halach produkcyjnych i magazynach bez ryzyka uszkodzenia aparatury.
• Drzwi stalowe pełne: Zapewniają mechaniczną wytrzymałość i utrudniają nieuprawniony dostęp do wnętrza, podnosząc bezpieczeństwo całej instalacji.
• Wymiary 500x300x160mm: Wystarczająca głębokość do montażu aparatów modułowych (również z akcesoriami), a zarazem kompaktowe gabaryty ułatwiające integrację z linią technologiczną.
• Konstrukcja stalowa serii Orion+: Sztywna i trwała obudowa, odporna na odkształcenia podczas transportu i eksploatacji, przystosowana do standardowego wyposażenia wewnętrznego (szyny TH35, płyty montażowe).
• Uniwersalność montażu: Wewnątrz obudowy można zainstalować aparaturę modułową (nadprądowe, różnicowoprądowe, styczniki, przekaźniki) oraz urządzenia wykonawcze, takie jak sofstarty i przetwornice częstotliwości – pod warunkiem zastosowania odpowiednich akcesoriów montażowych i osłon.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dla rozdzielnic i obudów stosowanych w instalacjach elektrycznych. Posiada certyfikat CE i jest zgodna z ogólnymi postanowieniami dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC). Dokładny numer normy dla danego zastosowania należy zweryfikować z obowiązującymi przepisami krajowymi.

Zastosowanie

Obudowa stalowa FL109A sprawdza się jako uniwersalna szafa rozdzielcza w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach infrastrukturalnych. Dzięki IP65 może być montowana na zewnątrz lub w pomieszczeniach o podwyższonej wilgotności.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach, warsztatach.
• Zabezpieczenie oraz sterowanie maszyn i urządzeń wymagających ochrony przed pyłem i wilgocią (np. linie produkcyjne, oczyszczalnie, myjnie).
• Integracja zaawansowanych układów napędowych – montaż softstartów i przetwornic częstotliwości wraz z osprzętem.
• Instalacje w strefach zagrożonych bryzgami wody (np. zewnętrzne przyłącza energetyczne, stacje uzdatniania, magazyny spożywcze).

Wskazówki Montażowe

Montaż i podłączenie aparatury wewnątrz obudowy może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę mocuje się do podłoża za pomocą odpowiednich kołków i śrub (nie są dołączone do zestawu). Wewnątrz przewidziano miejsce na montaż szyn TH35 oraz płyt montażowych – wszystkie elementy należy dobrać zgodnie z dokumentacją techniczną producenta. Przekroje przewodów prowadzonych wewnątrz obudowy muszą być dobrane do prądu obciążenia. Po zakończeniu montażu należy sprawdzić szczelność zamknięcia drzwi oraz dokręcić wszystkie śruby momentem określonym w instrukcji producenta.

FAQ

• Jaki jest stopień ochrony obudowy FL109A? Stopień ochrony wynosi IP65, co oznacza całkowitą ochronę przed pyłem i ochronę przed strugami wody. Obudowę można stosować w pomieszczeniach wilgotnych oraz na zewnątrz (pod warunkiem zapewnienia odpowiedniej wentylacji wewnętrznej).
• Jakie są wymiary zewnętrzne obudowy? Wymiary wynoszą 500 mm wysokości, 300 mm szerokości i 160 mm głębokości. Głębokość 160 mm pozwala na montaż aparatury modułowej o standardowej głębokości, a także przetwornic i softstartów o niewielkich gabarytach – w przypadku większych urządzeń należy sprawdzić ich głębokość montażową.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest ze stali, drzwi stalowe pełne (bez okienka), co zapewnia wysoką wytrzymałość mechaniczną i zabezpieczenie przed dostępem osób nieupoważnionych.
