Obudowa stalowa 400x300x160mm, IP65, drzwi stalowe pełne, Orion+ | FL106A Hager

Opis i Kluczowe Cechy

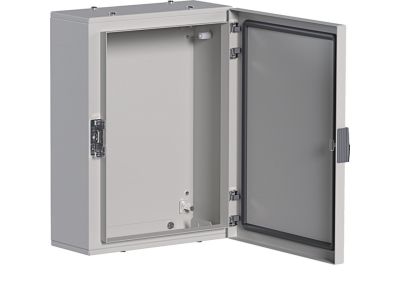

Obudowa stalowa FL106A z serii Orion+ o wymiarach 400×300×160 mm zapewnia solidną ochronę instalacji elektrycznych w trudnych warunkach przemysłowych i zewnętrznych. Stopień ochrony IP65 gwarantuje szczelność przed pyłem i strumieniami wody, a pełne drzwi stalowe zwiększają wytrzymałość mechaniczną i bezpieczeństwo użytkowania.

• Wymiary 400×300×160 mm: przestronna komora umożliwia montaż aparatury modułowej, listew zaciskowych i innego osprzętu przy zachowaniu łatwego dostępu serwisowego.
• Stopień ochrony IP65: skuteczna ochrona przed wnikaniem pyłu i wody – obudowa nadaje się do pracy w wilgotnych i zapylonych środowiskach (np. hale produkcyjne, oczyszczalnie, instalacje zewnętrzne).
• Drzwi stalowe pełne: brak okienka eliminuje ryzyko uszkodzenia szybki, a jednocześnie zapewnia wyższą odporność na włamanie i uderzenia mechaniczne.
• Konstrukcja ze stali: trwała, sztywna obudowa odporna na odkształcenia podczas transportu i eksploatacji; malowana proszkowo (producent nie podaje szczegółów wykończenia, ale standardem w serii Orion+ jest wysoka odporność na korozję).
• Przeznaczona do pracy ciągłej: obudowa nie wymaga dodatkowego chłodzenia zewnętrznego przy typowych obciążeniach wewnętrznych (brak danych o rozpraszaniu mocy – należy dobrać zgodnie z kalkulacją termiczną).

Zgodność z Normami

Producent deklaruje zgodność obudowy z europejskimi normami bezpieczeństwa i posiada oznakowanie CE. Stopień ochrony IP65 jest zgodny z wymaganiami normy IEC/EN 60529. Brak w źródle informacji o innych konkretnych normach – obudowa spełnia standardowe wymagania dla obudów rozdzielnic instalacyjnych.

Zastosowanie

Obudowa stalowa FL106A sprawdza się wszędzie tam, gdzie wymagana jest wytrzymała, szczelna ochrona aparatury elektrycznej. Dzięki kompaktowym wymiarom i wysokiej klasie szczelności znajduje szerokie zastosowanie w:

• Rozdzielnicach i sterowniach w przemyśle (maszyny, linie produkcyjne, magazyny).
• Instalacjach automatyki budynkowej i technologicznej, szczególnie w strefach mokrych lub zapylonych (np. hale basenowe, stacje uzdatniania wody).
• Zewnętrznych szafkach zasilających i sterujących (pod warunkiem zabezpieczenia przed bezpośrednim działaniem promieni słonecznych – zalecany daszek).
• Montażu styczników, przekaźników, zasilaczy oraz listew zaciskowych w systemach sterowania silnikami, oświetleniem czy wentylacją.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac wewnątrz obudowy bezwzględnie odłącz napięcie zasilające. Obudowę należy mocować do podłoża za pomocą dostarczonej listwy montażowej lub uchwytów (producent nie podaje szczegółów – zalecany montaż na ścianie lub słupie przy użyciu kołków rozporowych odpowiednich do podłoża). Wewnętrzne szyny DIN (TH35) i listwy zaciskowe muszą być zamontowane zgodnie z dokumentacją projektową. Przekrój przewodów ochronnych (PE) dobrać zgodnie z obowiązującymi przepisami. Po zamknięciu drzwi należy sprawdzić poprawność uszczelki – zapewni to utrzymanie klasy IP65.

FAQ

• Czy obudowa FL106A nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP65 chroni przed pyłem i strugami wody, więc obudowa może być stosowana na zewnątrz, pod warunkiem że nie jest narażona na długotrwałe bezpośrednie działanie promieni słonecznych bez osłony.
• Czy drzwi można blokować na klucz? Producent nie podaje informacji o fabrycznym zamku drzwi. W standardowym wyposażeniu obudowy znajdują się pełne drzwi stalowe – możliwe jest samodzielne wmontowanie wkładki zamkowej (należy sprawdzić konstrukcję drzwi).
• Jaki jest materiał obudowy i jej odporność na korozję? Obudowa wykonana jest ze stali. Producent nie określa rodzaju stali ani powłoki malarskiej, jednak seria Orion+ charakteryzuje się wysoką odpornością na korozję w standardowych warunkach przemysłowych.
