Obudowa stalowa 300x250x160mm, IP65, drzwi transparentne, Orion+ | FL152A Hager

Opis i Kluczowe Cechy

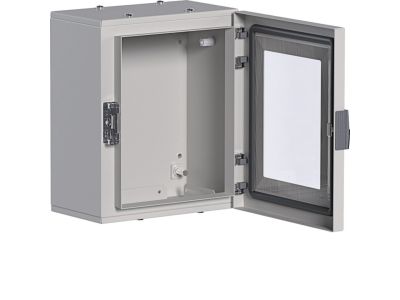

Obudowa stalowa Orion+ w symbolu FL152A to solidne rozwiązanie do zabezpieczania aparatury elektrycznej w wymagających środowiskach. Wymiary 300x250x160mm zapewniają wystarczającą przestrzeń dla modułów sterujących, styczników i rozłączników, a stopień ochrony IP65 gwarantuje szczelność przed pyłem i strumieniami wody. Transparentne drzwi umożliwiają szybki podgląd stanu pracy bez otwierania obudowy, co zwiększa bezpieczeństwo eksploatacji.

• Stopień ochrony IP65: całkowita ochrona przed wnikaniem pyłu oraz ochrona przed strugami wody – obudowa sprawdzi się w wilgotnych pomieszczeniach, na zewnątrz lub w strefach narażonych na zachlapanie.
• Drzwi transparentne: umożliwiają wizualną kontrolę wskaźników i sygnalizacji bez naruszania uszczelnienia, co skraca czas przeglądów i zwiększa bezpieczeństwo.
• Wykonanie stalowe: wytrzymała konstrukcja zapewnia odporność mechaniczną, chroniąc zainstalowaną aparaturę przed przypadkowymi uderzeniami i deformacjami.
• Wymiary 300x250x160mm: optymalna pojemność do montażu aparatury modułowej (np. 12 modułów w rzędzie) przy zachowaniu kompaktowej formy – oszczędność miejsca w rozdzielnicy.
• Seria Orion+: przemyślana konstrukcja z łatwym dostępem do wnętrza, ułatwiająca prowadzenie przewodów i szybki montaż na szynie TH35 (nie wymaga dodatkowych adapterów).

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu rozdzielnicowego. Posiada certyfikat CE, gwarantujący zgodność z zasadniczymi wymaganiami dyrektyw unijnych. Konstrukcja dostosowana do standardów DIN, co zapewnia kompatybilność z typową aparaturą modułową.

Zastosowanie

Obudowa stalowa FL152A przeznaczona jest do ochrony i instalowania aparatury elektrycznej w miejscach wymagających podwyższonej szczelności i wytrzymałości mechanicznej. Sprawdza się zarówno wewnątrz budynków, jak i na zewnątrz pod zadaszeniem.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach domowych oraz przemysłowych – ochrona przed wilgocią w kotłowniach, pralniach, magazynach.
• Lokalizacja sterowników PLC, przekaźników i zasilaczy w szafach sterowniczych narażonych na kurz i zachlapanie (np. hale produkcyjne).
• Instalacja przycisków, sygnalizatorów i przełączników w miejscach wymagających szybkiego podglądu stanu przez transparentne drzwi – węzły komunikacyjne, recepcje.
• Wykorzystanie w automatyce budynkowej do ochrony modułów sterujących oświetleniem, roletami lub ogrzewaniem w strefach o ograniczonej dostępności.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Obudowę mocować do stabilnej ściany lub konstrukcji za pomocą odpowiednich kołków i śrub (otwory montażowe przewidziane w fabrycznym wyposażeniu). Przewody wprowadzać przez przepusty kablowe (nie wchodzą w skład zestawu), dbając o zachowanie szczelności IP65. Połączenia wykonać z zachowaniem właściwych przekrojów żył i momentów dokręcania zgodnych z danymi technicznymi producenta (szczegóły w instrukcji obsługi dołączonej do obudowy).

FAQ

• Jakie znaczenie ma stopień ochrony IP65 w tej obudowie? IP65 oznacza całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed strugami wody (np. deszczem lub myciem ciśnieniowym). Obudowa nadaje się do montażu na zewnątrz pod zadaszeniem oraz w pomieszczeniach wilgotnych, jak piwnice czy hale przemysłowe.
• Czy drzwi transparentne są odporne na uderzenia? Drzwi wykonane z poliwęglanu – materiału odpornego na przypadkowe uderzenia i zarysowania. Zapewniają bezpieczeństwo w standardowych warunkach eksploatacji, jednak nie są przeznaczone do miejsc narażonych na celowe mechaniczne uszkodzenia.
• Jakie maksymalne obciążenie prądowe można instalować w obudowie? Obudowa nie ma własnego ograniczenia prądowego – maksymalny prąd zależy od zainstalowanej wewnątrz aparatury i przekrojów przewodów. Należy dobrać elementy zgodnie z ich danymi znamionowymi oraz normami elektrycznymi (np. PN-EN 61439).
