Obudowa stalowa 1250x800x300mm, IP65, drzwi transparentne, Orion+ | FL180A Hager

Opis i Kluczowe Cechy

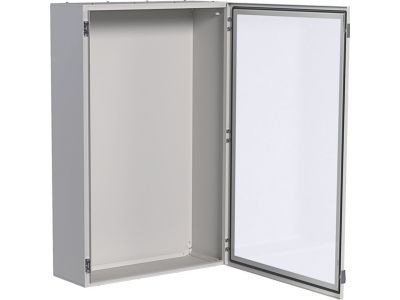

Obudowa stalowa Orion+ FL180A o wymiarach 1250x800x300 mm i stopniu ochrony IP65, wyposażona w drzwi transparentne. Zapewnia bezpieczne środowisko dla aparatury elektrycznej – od wyłączników nadprądowych, przez styczniki i przekaźniki, po zaawansowane urządzenia, takie jak softstarty i przetwornice częstotliwości. Duża przestrzeń montażowa umożliwia instalację wielu komponentów na szynach TH35 oraz dodatkowych akcesoriów.

• Wymiary 1250x800x300 mm: obszerna wnęka pozwalająca na zabudowę aparatury modułowej, aparatów sterujących i zabezpieczających w jednej rozdzielnicy.
• Stopień ochrony IP65: skuteczna ochrona przed pyłem i strugami wody – bezpieczeństwo eksploatacji w trudnych warunkach przemysłowych i zewnętrznych.
• Drzwi transparentne: szybki podgląd stanu urządzeń (wskaźniki, sygnalizacja) bez konieczności otwierania obudowy i narażania się na kontakt z napięciem.
• Konstrukcja stalowa: wysoka wytrzymałość mechaniczna oraz odporność na uszkodzenia podczas transportu i eksploatacji.
• System Orion+: kompatybilność z dedykowanymi akcesoriami montażowymi, szynami TH35 i osłonami, co przyspiesza i ułatwia instalację.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów elektrycznych oraz posiada certyfikat CE. Jej stopień ochrony IP65 jest zgodny z międzynarodowymi standardami szczelności (odpowiednik normy IEC 60529). Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Obudowa znajduje zastosowanie jako rozdzielnica główna, podrozdzielnica lub szafa sterownicza w obiektach przemysłowych, handlowych i użyteczności publicznej. Umożliwia rozdział mocy, rozprowadzenie sygnałów sterujących oraz pomiarowych.

• Rozdział mocy w instalacjach elektrycznych budynków – zabezpieczanie obwodów odbiorczych i sterowanie oświetleniem, gniazdami, silnikami.
• Sterowanie napędami (pompy, wentylatory, sprężarki) za pomocą styczników, softstartów i przetwornic częstotliwości.
• Instalacja systemów automatyki – PLC, przekaźniki programowalne, moduły wejść/wyjść – w jednej obudowie z układem zasilania.
• Scentralizowana sygnalizacja i wizualizacja stanu urządzeń w liniach produkcyjnych, stacjach uzdatniania wody czy systemach HVAC.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne wewnątrz niej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Obudowę mocować do ściany lub konstrukcji nośnej zgodnie z wytycznymi producenta. Aparaturę modułową instalować na szynach TH35 z użyciem odpowiednich akcesoriów montażowych. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania śrub zaciskowych – zgodnie z dokumentacją danego urządzenia.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP65 zapewnia ochronę przed pyłem i strugami wody, co pozwala na instalację w warunkach zewnętrznych (np. na elewacji budynku, w wiacie). Należy jednak unikać miejsc narażonych na zalewanie stojącą wodą.
• Jakie akcesoria montażowe są potrzebne do instalacji aparatury w tej obudowie? Do montażu typowej aparatury modułowej wymagane są szyny TH35 (np. listwy montażowe), listwy zaciskowe oraz ewentualnie koryta kablowe i osłony. Obudowa Orion+ jest przystosowana do standardowych akcesoriów.
• Czy drzwi transparentne są wykonane z poliwęglanu czy szkła? W specyfikacji nie podano dokładnego materiału – w praktyce obudowy tej serii często wyposażone są w drzwi z poliwęglanu odpornego na uderzenia. W razie wątpliwości zalecamy kontakt z producentem.
