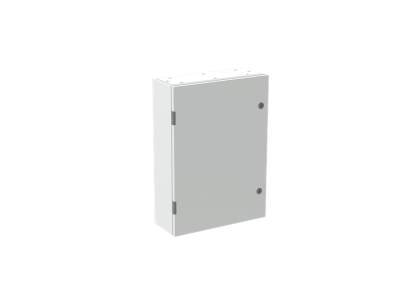

Obudowa SR2 z płytą montażową 700x500x200mm (HxWxD) IP65 | SRN7520K ABB

Alternatywny kod produktu: SRN7520K

Opis i Kluczowe Cechy

Obudowa SR2 SRN7520K z płytą montażową o wymiarach 700x500x200 mm (wysokość x szerokość x głębokość) to rozwiązanie dedykowane do aplikacji wnętrzowych oraz stref zagrożonych wybuchem. Stopień ochrony IP65 zapewnia szczelność przed wnikaniem pyłu i wody, a unikalna konstrukcja z możliwością łączenia pionowego za pomocą uszczelek GZ pozwala na tworzenie rozbudowanych szaf sterowniczych. Drzwi przeszklone (IK09) umożliwiają szybki przegląd wnętrza, natomiast możliwość montażu zawiasów z lewej lub prawej strony zwiększa elastyczność instalacji.

• Wymiary 700x500x200 mm (HxWxD): Optymalna przestrzeń montażowa dla aparatury modułowej, rozłączników, styczników i innych komponentów automatyki i zasilania.
• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniem wody pod niskim ciśnieniem – idealne do stosowania w trudnych warunkach środowiskowych.
• Płyta montażowa w zestawie: Umożliwia bezpośredni montaż aparatury bez dodatkowych przygotowań, skracając czas instalacji i zapewniając stabilne mocowanie.
• Łączność pionowa (uszczelki GZ): Rozbudowa systemu o kolejne obudowy w pionie – precyzyjne i szczelne połączenie bez ryzyka uszkodzeń mechanicznych.
• Drzwi przeszklone (IK09): Przejrzyste drzwi pozwalają na szybką weryfikację stanu podłączonych urządzeń bez otwierania obudowy, co ułatwia prace serwisowe.

Zgodność z Normami

Obudowa SR2 spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Została zaprojektowana zgodnie z normami dotyczącymi stopni ochrony (IP65), wytrzymałości mechanicznej (IK10) oraz bezpieczeństwa w strefach zagrożonych wybuchem. Możliwość stosowania w instalacjach zgodnych z EN 62208, EN 60439-1 i innymi normami branżowymi.

Zastosowanie

Obudowa SR2 SRN7520K znajduje szerokie zastosowanie w różnych obszarach przemysłu i energetyki, gdzie wymagane jest bezpieczne i trwałe umieszczenie aparatury elektrycznej.

• Szafy sterownicze i rozdzielnice niskiego napięcia w halach produkcyjnych i zakładach przemysłowych.
• Strefy zagrożone wybuchem (np. zakłady chemiczne, rafinerie) – dzięki stopniowi ochrony IP65 i konstrukcji odpowiedniej dla stref Ex.
• Systemy automatyki budynkowej – centralne sterowanie klimatyzacją, oświetleniem, wentylacją.
• Instalacje energetyczne – zabezpieczenie liczników, zasilaczy awaryjnych i innych urządzeń krytycznych.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Przed rozpoczęciem prac należy upewnić się, że miejsce montażu jest odpowiednio przygotowane – powierzchnia stabilna, sucha i wolna od zanieczyszczeń. Obudowę mocować za pomocą dedykowanych uchwytów lub kotew, zachowując odpowiednie odstępy montażowe. Płytę montażową zamontować wewnątrz obudowy, stosując się do zaleceń dotyczących obciążenia i rozmieszczenia aparatury. W przypadku łączenia obudów w pionie, użyć uszczelek GZ i dokręcić połączenia z odpowiednim momentem, aby zapewnić szczelność IP65. Drzwi powinny być ustawione z uwzględnieniem kierunku otwarcia i dostępu serwisowego.

FAQ

• Czy obudowa SR2 nadaje się do montażu zewnętrznego? Tak – stopień ochrony IP65 zapewnia szczelność przed pyłem i wodą, co pozwala na stosowanie w warunkach zewnętrznych, jednak należy unikać bezpośredniego narażenia na silne strumienie wody i długotrwałe zanurzenie.
• Jakie są maksymalne wymiary aparatury, która może być zamontowana w obudowie? Wymiary płyty montażowej wynoszą 700x500 mm (szerokość x wysokość), natomiast głębokość użytkowa wynosi 200 mm. Dokładne obciążenie zależy od konstrukcji aparatury – sprawdź dokumentację techniczną urządzeń.
• Czy obudowę można rozbudować o dodatkowe moduły? Tak – dzięki systemowi łączności pionowej z uszczelkami GZ, można dołączać kolejne obudowy SR2 w pionie, tworząc rozbudowane szafy sterownicze.
