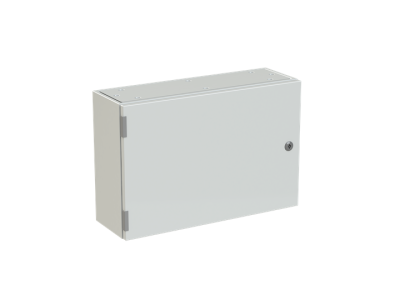

Obudowa SR2 z płytą montażową 400x600x200mm (HxWxD) IP65 | SRN4620K ABB

Alternatywny kod produktu: SRN4620K

Opis i Kluczowe Cechy

Obudowa SR2 (symbol SRN4620K) o wymiarach 400x600x200 mm (szer. x wys. x głęb.) z integralną płytą montażową to rozwiązanie przeznaczone do stosowania w instalacjach wnętrzowych oraz strefach zagrożonych wybuchem. Stopień ochrony IP65 zapewnia szczelność przed wnikaniem pyłu i strumieni wody, natomiast klasa wytrzymałości mechanicznej IK10 chroni wnętrze przed uszkodzeniami spowodowanymi uderzeniami. Drzwi przeszklone (IK09) umożliwiają szybką wizualną kontrolę stanu aparatury bez konieczności otwierania obudowy.

• Stopień ochrony IP65: Szczelność przed pyłem i strumieniami wody – idealna do pomieszczeń mokrych, warsztatów, hal produkcyjnych i miejsc narażonych na zachlapania.
• Wymiary 400x600x200 mm (HxWxD): Płyta montażowa o powierzchni 600x400 mm zapewnia wystarczająco dużo miejsca do montażu aparatury modułowej, styczników i rozdzielnic.
• Stopień IK10: Wysoka odporność na uderzenia mechaniczne – chroni wrażliwą aparaturę wewnątrz przed przypadkowymi uszkodzeniami.
• Drzwi przeszklone IK09: Przezroczyste drzwi pozwalają na szybką wizualną kontrolę stanu podłączonych urządzeń bez otwierania obudowy, ograniczając ryzyko przypadkowego wyłączenia zasilania.
• Uniwersalna konstrukcja: Możliwy montaż zawiasów po lewej lub prawej stronie – elastyczność podczas projektowania układu instalacji.

Zgodność z Normami

Obudowa SR2 spełnia wymagania europejskich norm dotyczących ochrony przed pyłem i wodą (IP65) oraz odporności mechanicznej (IK10). Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami dotyczącymi bezpieczeństwa przeciwwybuchowego.

Zastosowanie

Obudowy SR2 z płytą montażową znajdują zastosowanie w różnych środowiskach przemysłowych i instalacjach elektrycznych, gdzie wymagana jest ochrona aparatury przed czynnikami zewnętrznymi i uszkodzeniami mechanicznymi.

• Strefy zagrożone wybuchem – jako obudowy dla aparatury sterującej i zabezpieczającej.
• Hale produkcyjne i warsztaty – ochrona rozdzielnic i sterowników przed pyłem, wilgocią i przypadkowymi uderzeniami.
• Pomieszczenia mokre i przemysłowe – zastosowanie w instalacjach narażonych na zachlapania wodą.
• Instalacje przemysłowe – montaż aparatury modułowej, styczników i systemów automatyki.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będzie prowadzony montaż. Obudowę należy zamocować do stabilnej konstrukcji (ściany, słupy) przy użyciu odpowiednich łączników dostosowanych do podłoża. Po montażu można zainstalować aparaturę na płycie montażowej, zachowując odpowiednie odstępy izolacyjne. W przypadku konieczności połączenia kilku obudów w pionie, należy użyć uszczelek GZ, aby zapewnić ciągłość stopnia ochrony IP65. Drzwi powinny być zamykane z odpowiednim momentem, aby nie dochodziło do luzów.

FAQ

• Czy obudowa SR2 nadaje się do stosowania w strefach zagrożonych wybuchem? Tak, obudowy SR2 są dedykowane do aplikacji w strefach zagrożonych wybuchem, co potwierdza stopień ochrony IP65 oraz klasa wytrzymałości mechanicznej IK10.
• Jakie są możliwości montażu drzwi? Drzwi można montować z lewej lub prawej strony obudowy – konstrukcja zawiasów umożliwia elastyczne dostosowanie do układu instalacji.
• Czy obudowa posiada certyfikację przeciwpożarową? W dostępnych danych nie określono klasy odporności ogniowej. Zaleca się weryfikację certyfikacji w dokumentacji produktu lub u producenta.
