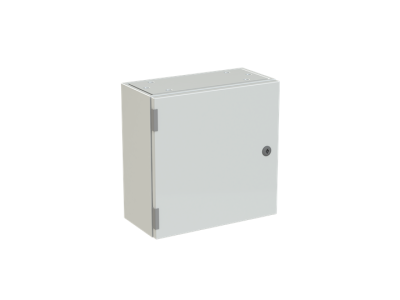

Obudowa SR2 z płytą montażową 400x400x200mm (HxWxD) IP65 | SRN4420K ABB

Alternatywny kod produktu: SRN4420K

Opis i Kluczowe Cechy

Obudowa SR2 (symbol SRN4420K) o wymiarach 400x400x200 mm (HxWxD) wyposażona w fabryczną płytę montażową to uniwersalne rozwiązanie do zabudowy aparatury elektrycznej. Dzięki stopniowi ochrony IP65 zapewnia szczelność na pył i strugi wody, a wytrzymałość mechaniczna IK10 (drzwi przeszklone IK09) gwarantuje odporność na silne uderzenia. Obudowa sprawdzi się zarówno w pomieszczeniach, jak i w strefach zagrożonych wybuchem – zgodnie z danymi producenta.

• Stopień ochrony IP65: pełna ochrona przed wnikaniem pyłu i strumieni wody – zapewnia bezpieczną pracę w trudnych warunkach przemysłowych i zewnętrznych.
• Wytrzymałość mechaniczna IK10 (drzwi IK09): obudowa odporna na uderzenia o energii do 20 J, co chroni zainstalowaną aparaturę przed uszkodzeniami mechanicznymi.
• Możliwość łączenia obudów w pionie: po zdjęciu przepustu można łączyć obudowy za pomocą uszczelek GZ, tworząc większe zestawy – elastyczność rozbudowy instalacji.
• Zawiasy montowane z lewej lub prawej strony: możliwość zmiany kierunku otwierania drzwi w zależności od potrzeb montażowych i dostępności miejsca.
• Dedykowane akcesoria montażowe: cokół oraz zestaw do montażu natynkowego umożliwiają dostosowanie sposobu instalacji do konkretnej aplikacji.

Zgodność z Normami

Obudowa SR2 spełnia wymagania europejskich norm dotyczących stopni ochrony IP i IK oraz posiada certyfikację CE. Produkt przeznaczony jest do stosowania w aplikacjach wnętrzowych oraz w strefach zagrożonych wybuchem – zgodnie z deklaracją producenta. Dokładne numery norm znajdują się w oryginalnej dokumentacji technicznej.

Zastosowanie

Obudowa SR2 z płytą montażową znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka szczelność i odporność mechaniczna. Dzięki kompaktowym wymiarom 400x400x200 mm nadaje się do montażu w rozdzielnicach, szafach sterowniczych oraz bezpośrednio na ścianie.

• Instalacje w strefach zagrożonych wybuchem (np. zakłady chemiczne, rafinerie, magazyny pyłów) – obudowa wykonana z materiałów odpornych na trudne środowisko.
• Sterowanie i sygnalizacja w halach produkcyjnych, na zewnątrz budynków oraz w obiektach narażonych na uderzenia i wilgoć.
• Zabezpieczenie aparatury modułowej (przyciski, przełączniki, styczniki) przed pyłem i wodą w przemyśle spożywczym, maszynowym czy komunalnym.
• Rozbudowa istniejących systemów sterowania poprzez łączenie obudów w pionie – idealne do tworzenia scentralizowanych zestawów rozdzielczych.

Wskazówki Montażowe

Montaż obudowy SR2 musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę można montować na ścianie (przy użyciu zestawu natynkowego) lub na cokole. Zawiasy mogą być przełożone na przeciwną stronę. Płytę montażową mocować zgodnie z wytycznymi dotyczącymi momentu dokręcania śrub. W przypadku łączenia obudów w pionie stosować uszczelki GZ. Wszelkie przepusty kablowe uszczelniać, aby zachować klasę IP65. Przekrój przewodów dobierać do obciążenia prądowego instalacji.

FAQ

• Jaki stopień ochrony ma obudowa SRN4420K? Obudowa posiada stopień ochrony IP65, co oznacza całkowitą odporność na pył oraz ochronę przed strumieniami wody z dowolnego kierunku.
• Czy można zmienić stronę otwierania drzwi? Tak, zawiasy mogą być montowane zarówno z lewej, jak i z prawej strony – można je przełożyć w zależności od potrzeb montażowych.
• Czy obudowa nadaje się do stref zagrożonych wybuchem? Według danych producenta obudowa SR2 jest przeznaczona do aplikacji wnętrzowych i stref zagrożonych wybuchem. Przed zastosowaniem należy sprawdzić zgodność z obowiązującymi przepisami ATEX dla konkretnej strefy.
