Obudowa SR2 z płytą montażową 1000x800x300mm (HxWxD) IP65 | SRN10830K ABB

Alternatywny kod produktu: SRN10830K

Opis i Kluczowe Cechy

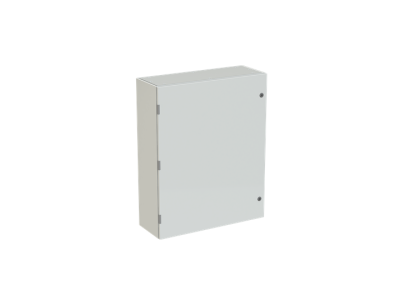

Obudowa SR2 (symbol SRN10830K) o wymiarach 1000x800x300 mm (wysokość x szerokość x głębokość) zintegrowana z płytą montażową to rozwiązanie przeznaczone do zastosowań wewnątrz pomieszczeń oraz w strefach zagrożonych wybuchem. Stopień ochrony IP65 zapewnia odporność na pył i strumienie wody, a klasa wytrzymałości mechanicznej IK10 gwarantuje ochronę przed uderzeniami. Drzwi przeszklone o klasie IK09 umożliwiają wizualną kontrolę stanu aparatury wewnątrz bez otwierania obudowy.

• Wymiary 1000x800x300 mm: Duża przestrzeń montażowa umożliwiająca instalację rozbudowanych układów sterowania, rozdzielnic lub aparatury pomiarowej.
• Stopień ochrony IP65: Pełna ochrona przed pyłem i wodą (strumienie z dowolnej strony) – odpowiednia do stosowania w trudnych warunkach przemysłowych.
• Klasa wytrzymałości mechanicznej IK10: Odporność na wysokie energie uderzeń zapewniająca bezpieczeństwo aparatury wewnątrz.
• Drzwi przeszklone IK09: Umożliwiają szybką wizualną inspekcję stanu elementów i podłączeń bez konieczności otwierania obudowy.
• Płyta montażowa zintegrowana: Ułatwia montaż aparatury i okablowania, skracając czas instalacji i poprawiając organizację wnętrza.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących ochrony przed wybuchem i mechanicznej wytrzymałości. Posiada certyfikację zgodnie z dyrektywami ATEX i posiada oznaczenie CE. Zaprojektowana zgodnie z normami IEC 62208, EN 60079-0, EN 60079-7 i EN 50102.

Zastosowanie

Obudowa SR2 SRN10830K znajduje zastosowanie w instalacjach wymagających wysokiej ochrony przed czynnikami zewnętrznymi oraz w środowiskach potencjalnie wybuchowych.

• Montaż rozdzielnic elektrycznych i układów sterowania w zakładach przemysłowych.
• Ochrona aparatury pomiarowej i przetworników w strefach zagrożonych wybuchem.
• Instalacje w oczyszczalniach ścieków, stacjach uzdatniania wody i innych miejscach o wysokiej wilgotności.
• Wnętrza budynków użyteczności publicznej i obiektów komercyjnych wymagające estetycznego i funkcjonalnego rozwiązania.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z odpowiednimi uprawnieniami, w szczególności w strefach zagrożonych wybuchem. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że środowisko pracy jest zgodne z klasą ochrony IP65. Obudowę mocować do stabilnej konstrukcji, zachowując zalecane odstępy montażowe. Połączenia kabli prowadzić przez dedykowane przepusty, zachowując odpowiednie promienie gięcia. Drzwi powinny być montowane z zawiasami po stronie lewej lub prawej, w zależności od lokalnych uwarunkowań instalacyjnych.

FAQ

• Czy obudowa SR2 jest odporna na działanie substancji chemicznych? Stopień ochrony IP65 zapewnia odporność na kurz i wodę, jednak w przypadku kontaktu z agresywnymi chemikaliami zaleca się dodatkowe zabezpieczenie powierzchni zewnętrznej.
• Czy można łączyć kilka obudów SR2 w zestaw? Tak – obudowy można łączyć w pionie za pomocą uszczelek GZ (dostępnych jako akcesoria), tworząc większe jednostki szafowe.
• Jaka jest maksymalna temperatura pracy obudowy? Dokładny zakres temperatur nie został określony w danych produktu. Zaleca się stosowanie w zakresie od -20°C do +60°C, zgodnie z typowymi parametrami dla obudów przemysłowych.
