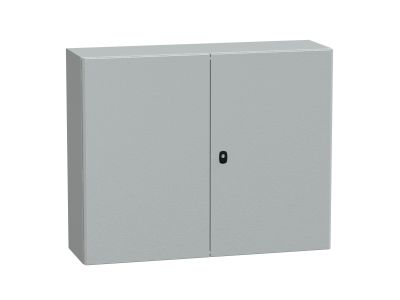

Obudowa Special S3D podwójne drzwi gładkie b/pł montazowej 800x1000x300 IP55 RAL7035 | NSYS3D81030D Schneider Electric

Opis i Kluczowe Cechy

Obudowa naścienna Schneider Electric z serii Spacial S3D o wymiarach 800 mm wysokości, 1000 mm szerokości oraz 300 mm głębokości to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i automatyki. Wykonana z wysokogatunkowej stali, charakteryzuje się wyjątkową sztywnością i odpornością mechaniczną na poziomie IK10, co oznacza ochronę przed uderzeniami o energii do 20 dżuli. Produkt został wyposażony w podwójne drzwi gładkie, co ułatwia dostęp do wnętrza w miejscach o ograniczonej przestrzeni manewrowej. Powierzchnia obudowy została zabezpieczona epoksydowo-poliestrowym wykończeniem proszkowym w kolorze szarym (RAL 7035), co gwarantuje długotrwałą odporność na korozję oraz estetyczny wygląd w środowisku przemysłowym.

• System zamykania: 3-punktowy system ryglowania z uchwytem i wkładką 3 mm z podwójnym ryglem zapewnia maksymalne bezpieczeństwo i szczelność docisku drzwi.
• Szczelność: Stopień ochrony IP55 (zgodnie z deklaracją dla wersji z podwójnymi drzwiami) gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody.
• Konstrukcja: Solidny korpus oparty na nowoczesnym systemie gięcia i spawania, dostarczany bez płyty montażowej, co pozwala na indywidualną konfigurację wnętrza.
• Ekologia: Etykieta Green Premium potwierdza zgodność z rygorystycznymi normami środowiskowymi i niską emisję CO2 w cyklu życia produktu.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację potwierdzającą stopień ochrony IP oraz odporność mechaniczną IK10. Produkt spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa sprzętu elektrycznego oraz ochrony środowiska (RoHS, REACH). Dzięki przynależności do programu Green Premium, użytkownik ma pewność pełnej przejrzystości w zakresie wpływu produktu na środowisko naturalne oraz możliwości jego recyklingu po zakończeniu eksploatacji.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom wytrzymałościowym, obudowa NSYS3D81030D znajduje szerokie zastosowanie w wielu sektorach gospodarki:

• Przemysł ciężki: Ochrona sterowników PLC, falowników oraz aparatury modułowej w trudnych warunkach produkcyjnych.
• Infrastruktura budynkowa: Główne i pomocnicze rozdzielnice elektryczne w obiektach komercyjnych i biurowych.
• Automatyka procesowa: Montaż systemów sterowania i monitoringu wymagających dużej powierzchni montażowej przy zachowaniu optymalnej głębokości 300 mm.
• Energetyka: Obudowy dla systemów zasilania gwarantowanego i układów pomiarowych.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Zaleca się wykorzystanie dedykowanych uchwytów ściennych Schneider Electric, aby zachować deklarowany stopień ochrony IP. Podczas instalacji aparatury należy zwrócić uwagę na odpowiednie rozmieszczenie komponentów w celu zapewnienia optymalnej cyrkulacji powietrza. Podwójne drzwi wymagają precyzyjnego wypoziomowania obudowy na ścianie, co zapewni płynną pracę 3-punktowego mechanizmu zamykającego. Wprowadzanie przewodów powinno odbywać się poprzez dedykowane przepusty kablowe, zachowując szczelność połączeń.

FAQ

• Czy obudowa zawiera płytę montażową? Nie, model NSYS3D81030D jest dostarczany bez płyty montażowej, co pozwala na swobodny dobór akcesoriów montażowych (płyty pełne, perforowane lub systemy szyn DIN).
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na standardowy kolor przemysłowy szary RAL 7035.
• Czy drzwi można zdemontować do prac instalacyjnych? Tak, konstrukcja zawiasów umożliwia demontaż drzwi, co znacznie ułatwia montaż ciężkiej aparatury wewnątrz korpusu.
• Co oznacza stopień ochrony IK10? Jest to najwyższa klasa odporności mechanicznej, oznaczająca, że obudowa chroni zawartość przed uderzeniem o energii 20J (np. uderzenie stalowym młotem o masie 5 kg z wysokości 40 cm).
