Opis i Kluczowe Cechy

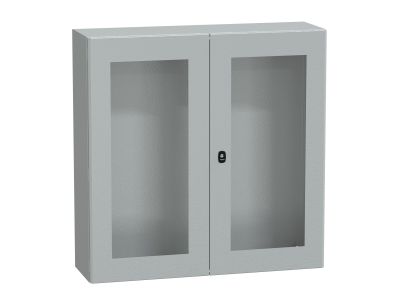

Obudowa kompaktowa Spacial S3D o symbolu NSYS3D101030DT to rozwiązanie do montażu wiszącego, wyposażone w podwójne przezroczyste drzwi. Wymiary 1000×1000×300 mm zapewniają przestrzeń dla rozbudowanych instalacji, a stopień ochrony IP55 gwarantuje odporność na pył i strugi wody. Odporność mechaniczna IK08 zabezpiecza przed uderzeniami o energii do 5 J, co czyni obudowę odpowiednią do trudnych warunków przemysłowych. Dostarczana bez płyty montażowej, co daje elastyczność w doborze własnej płyty lub montażu na szynie.

• IP55: Ochrona przed wnikaniem pyłu oraz wody z natrysków – umożliwia bezpieczną pracę w zapylonym lub wilgotnym środowisku.
• IK08: Odporność na uderzenia mechaniczne (5 J) – zwiększa trwałość w miejscach narażonych na przypadkowe uderzenia.
• Podwójne przezroczyste drzwi: Umożliwiają wizualną kontrolę wnętrza bez otwierania, co skraca czas przeglądów i podnosi bezpieczeństwo.
• Brak płyty montażowej: Pozwala na indywidualne dopasowanie systemu montażu (płyta metalowa, perforowana lub szyna TH35) do potrzeb aplikacji.
• Wymiary 1000×1000×300 mm: Duża pojemność ułatwia prowadzenie okablowania i rozmieszczenie aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących obudów elektrycznych – posiada certyfikację CE. Stopnie ochrony IP i IK są potwierdzone badaniami zgodnie z międzynarodowymi standardami. Wszystkie elementy składowe (korpus, drzwi, płyty dławic, zamek) zostały zaprojektowane z myślą o długotrwałej eksploatacji w rozdzielnicach niskiego napięcia.

Zastosowanie

Obudowa Spacial S3D przeznaczona jest do instalacji w rozdzielnicach głównych, podrozdzielniach oraz w systemach automatyki przemysłowej, gdzie wymagana jest wysoka szczelność i wytrzymałość mechaniczna.

• Centralne punkty rozdziału energii w halach produkcyjnych i magazynach
• Obudowy dla sterowników PLC, zasilaczy awaryjnych i przekaźników w warunkach zapylonych
• Stacje czerpalne i szafy narzędziowe w przemyśle spożywczym, chemicznym lub przetwórczym
• Instalacje zewnętrzne w osłonach (pod daszkiem, w strefach narażonych na opady) – dzięki IP55

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez uprawniony personel z aktualnymi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę mocować na szynie TH35 (DIN) lub bezpośrednio do ściany za pomocą uchwytów (w zestawie korpusu). W przypadku samodzielnego montażu płyty montażowej – dobierz jej grubość i rodzaj do przewidzianego obciążenia. Płyty dławic kablowych (2 szt.) należy wyposażyć w dławnice o odpowiednim stopniu ochrony. Moment dokręcania śrub zgodnie z zaleceniami producenta (brak szczegółowych danych w dokumentacji – stosuj typowe wartości dla stali). Przekroje przewodów dobieraj zgodnie z normą IEC 60364, pamiętając o maksymalnym prądzie obciążenia.

FAQ

• Czy obudowa ma płyty montażowe? Nie, w dostawie nie ma płyty montażowej – jest ona opcjonalna i może być zamówiona osobno. Umożliwia to elastyczne dostosowanie do własnych wymagań.
• Jaki stopień ochrony zapewniają drzwi przezroczyste? Drzwi wykonane są z tworzywa transparentnego o tej samej klasie IP55 i IK08 co korpus – nie obniżają poziomu ochrony, a jednocześnie pozwalają na wgląd do wnętrza.
• Jakie akcesoria montażowe są w zestawie? W skład zestawu wchodzą: korpus z zamkiem, dwoje drzwi, dwie płyty dławic kablowych oraz klucz do zamka. Uchwyty do montażu naściennego są standardowo przymocowane do korpusu.
