Obudowa Spacial SM przeszklona 2000x600x400mm (WxSxG) | NSYSM20640T Schneider Electric

Opis i Kluczowe Cechy

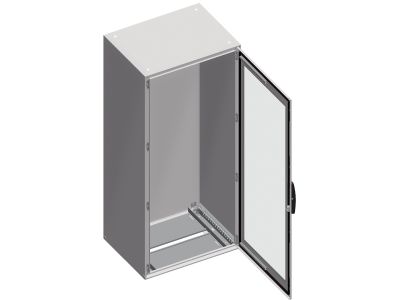

Obudowa Spacial SM (NSYSM20640T) to wolnostojący, monoblokowy model z przeszklonymi drzwiami, zaprojektowany do pracy w wymagających środowiskach przemysłowych i morskich. Wykonana z niskowęglowej stali w kolorze szarym RAL7035 z epoksydowo-poliestrową powłoką, zapewnia odporność na korozję i uszkodzenia mechaniczne. Wymiary 2000x600x400 mm (WxSxG) oferują przestrzeń dla rozbudowanych układów sterowania, a stopień ochrony IP55 oraz klasa odporności na uderzenia IK08 gwarantują bezpieczeństwo instalacji w trudnych warunkach.

• Stopień ochrony IP55: Skuteczna ochrona przed wnikaniem pyłu i wody – urządzenia wewnątrz pozostają sprawne nawet w zapylonym, wilgotnym otoczeniu.
• Klasa odporności na uderzenia IK08: Wytrzymałość mechaniczna pozwalająca na bezpieczne użytkowanie w miejscach narażonych na przypadkowe uderzenia (np. hale produkcyjne).
• Drzwi przeszklone z otwarciem 120°: Łatwy dostęp do wnętrza obudowy podczas konserwacji i rozbudowy, bez konieczności demontażu drzwi.
• Czteropunktowy zamek z uchwytem i wkładką 5 mm (podwójny rygiel): Solidne zabezpieczenie przed nieautoryzowanym dostępem, przy jednoczesnym szybkim otwieraniu.
• Certyfikat morski DNV oraz BV i UL: Potwierdzona zgodność z rygorystycznymi normami stosowanymi w przemyśle morskim i stoczniowym – niezawodność w ekstremalnych warunkach.

Zgodność z Normami

Obudowa spełnia wymagania norm IEC 62208 (obudowy pust), IK10 zgodnie z IEC 62262 (odporność uderzeniowa) oraz IP55 zgodnie z IEC 60529 (ochrona przed pyłem i wodą). Posiada certyfikaty BV (Bureau Veritas), UL (Underwriters Laboratories) oraz DNV (Det Norske Veritas), co potwierdza jej przydatność w instalacjach przemysłowych i morskich.

Zastosowanie

Spacial SM NSYSM20640T to uniwersalna obudowa dla rozdzielnic głównych, szaf sterowniczych i systemów automatyki. Dzięki wysokiej szczelności i wytrzymałości sprawdza się w szczególnie trudnych warunkach.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i na zewnątrz budynków (pod zadaszeniem).
• Szafy sterowania silnikami, pompami, wentylatorami w przemyśle ciężkim i spożywczym.
• Instalacje w strefach narażonych na wilgoć, zapylenie i uderzenia mechaniczne (np. warsztaty, stacje uzdatniania wody).
• Systemy automatyki na jednostkach pływających, platformach wiertniczych i w stoczniach – zgodność z wymogami DNV.

Wskazówki Montażowe

Montaż obudowy wolnostojącej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji zasilającej. Obudowę ustawić na równej, nośnej powierzchni, a następnie wypoziomować. Płytę montażową i wsporniki mocować zgodnie z dokumentacją producenta. Wszelkie przepusty kablowe uszczelnić, aby zachować klasę IP55. Przekroje przewodów i zabezpieczenia dobrać do prądu obciążenia. Po zakończeniu instalacji sprawdzić szczelność zamknięcia drzwi i działanie zamka.

FAQ

• Z jakiego materiału wykonana jest obudowa? Obudowa Spacial SM NSYSM20640T wykonana jest z niskowęglowej stali pokrytej epoksydowo-poliestrową powłoką w kolorze szarym RAL7035. Uchwyt i ościeżnica są w kolorze czarnym RAL9005.
• Jaki stopień ochrony i odporność na uderzenia ma obudowa? Obudowa posiada stopień ochrony IP55 (ochrona przed pyłem i strugami wody) oraz klasę odporności na uderzenia IK08 (odporność na uderzenia energią 5 J). Zgodna jest z normami IEC 60529 i IEC 62262.
• Czy obudowa nadaje się do zastosowań morskich? Tak, posiada certyfikat DNV (Det Norske Veritas) oraz BV (Bureau Veritas), co potwierdza jej przydatność w środowisku morskim i stoczniowym.
