Obudowa Spacial SM compact bez płyty montażowej 1600x800x400mm (WxSxG) | NSYSM16840 Schneider Electric

Opis i Kluczowe Cechy

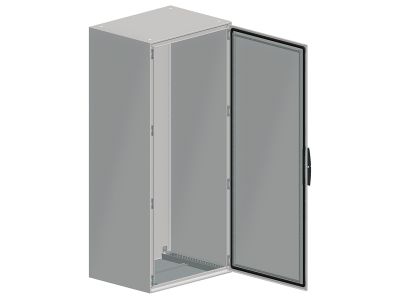

Obudowa Spacial SM compact o symbolu NSYSM16840 to kompaktowa konstrukcja stojąca o wymiarach 1600 x 800 x 400 mm (wysokość x szerokość x głębokość), przeznaczona do wszechstronnych zastosowań w instalacjach elektrycznych i automatyce. Wyposażona w drzwi pełne (stałe, mocowane na wkręty do zawiasów), korpus, płytę dławika kablowego oraz system blokujący z uchwytem, zapewnia solidną ochronę i ergonomiczny dostęp do zabudowanej aparatury. W zestawie znajdują się cztery wsporniki płyty montażowej, co umożliwia elastyczny montaż wyposażenia wewnętrznego. Obudowa dostarczana jest bez płyty montażowej, którą należy dobrać oddzielnie w zależności od potrzeb instalacji.

• Wymiary (WxSxG): 1600 x 800 x 400 mm – zapewniają dużą pojemność wewnętrzną dla aparatury modułowej, styczników, wyłączników i sterowników, przy jednoczesnej kompaktowej głębokości ułatwiającej zabudowę w pomieszczeniach technicznych.
• Drzwi pełne stałe (na wkręty do zawiasów): gwarantują stabilne, trwałe zamknięcie i zabezpieczenie przed przypadkowym dostępem; możliwość zdjęcia drzwi po odkręceniu wkrętów ułatwia prace montażowe i serwisowe.
• System blokujący z uchwytem: zapewnia szybkie i bezpieczne zamykanie obudowy, a możliwość zastosowania dodatkowych wkładek zamkowych zwiększa ochronę przed nieuprawnionym dostępem.
• Płyta dławika kablowego w komplecie: umożliwia uporządkowane wprowadzenie przewodów do wnętrza obudowy, ułatwiając organizację okablowania i zachowanie przejrzystości instalacji.
• Wsporniki płyty montażowej (4 szt.): pozwalają na stabilne osadzenie płyty montażowej (niedostarczonej w zestawie) w dowolnej konfiguracji, dostosowując wnętrze obudowy do konkretnych wymagań projektowych.

Zgodność z Normami

Obudowa Spacial SM compact NSYSM16840 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Obudowa NSYSM16840 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, sterowniach maszyn, systemach automatyki budynkowej oraz wszędzie tam, gdzie wymagana jest solidna, wolnostojąca obudowa o dużej pojemności wewnętrznej.

• Montaż wyłączników głównych, odłączników izolacyjnych oraz rozłączników bezpiecznikowych w ramach głównych rozdzielnic przemysłowych.
• Zabudowa styczników, przekaźników i modułów sterujących w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Instalacja zasilaczy, sterowników PLC oraz systemów sygnalizacji i wizualizacji w systemach automatyki budynkowej (BMS).
• Tworzenie centralnych punktów dystrybucji energii w obiektach komercyjnych i użyteczności publicznej, z możliwością łatwej rozbudowy w przyszłości.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne przy obudowie NSYSM16840 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowa przeznaczona jest do ustawienia na podłożu (stojąca) – przed instalacją należy upewnić się, że podłoże jest równe i stabilne. Płytę montażową należy dobrać zgodnie z gabarytami wewnętrznymi obudowy i przymocować do wsporników przy użyciu dołączonych wkrętów. Przekroje przewodów doprowadzanych przez płytę dławika kablowego muszą być dobrane do prądów obciążenia zgodnie z obowiązującymi normami. Zaleca się stosowanie momentów dokręcania śrub i wkrętów zgodnie z danymi producenta, aby zapewnić trwałość połączeń i szczelność obudowy.

FAQ

• Czy obudowa zawiera płytę montażową? Nie, obudowa NSYSM16840 dostarczana jest bez płyty montażowej. W zestawie znajdują się cztery wsporniki do jej mocowania. Płytę należy zamówić oddzielnie, dopasowując jej wymiary do wewnętrznych przestrzeni obudowy.
• Jakiego rodzaju drzwi zastosowano w obudowie? Drzwi są pełne, stałe, mocowane na wkręty do zawiasów. Można je zdjąć po odkręceniu wkrętów, co ułatwia montaż i serwis. System blokujący z uchwytem pozwala na szybkie zamykanie i możliwość zastosowania dodatkowych zamków.
• Jaki jest stopień ochrony obudowy? Producent nie deklaruje konkretnego stopnia ochrony IP w dostarczonych danych. Obudowa przeznaczona jest do użytku wewnętrznego w suchych pomieszczeniach technicznych. W przypadku instalacji w warunkach podwyższonej wilgotności lub zapylenia zaleca się dodatkowe uszczelnienia lub dobór obudowy o określonym IP.
