Obudowa Spacial SM compact bez płyty montażowej 1600x1200x400mm (WxSxG) | NSYSM1612402D Schneider Electric

Opis i Kluczowe Cechy

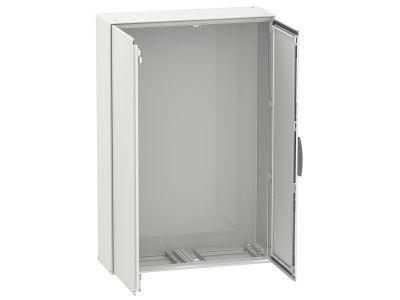

Obudowa kompaktowa Spacial SM compact (symbol NSYSM1612402D) to stojąca szafa rozdzielcza o wymiarach 1600 x 1200 x 400 mm (wys. x szer. x gł.), wyposażona w dwa pełne drzwi. Przeznaczona do wielozadaniowych instalacji elektrycznych – duże wymiary wewnętrzne zapewniają przestronną przestrzeń montażową dla rozbudowanych układów aparatury i okablowania. Dostarczana bez płyty montażowej, co daje swobodę dopasowania płyty do konkretnych potrzeb projektowych.

• Wymiary 1600 x 1200 x 400 mm (WxSxG): Duża pojemność wewnętrzna umożliwia zabudowę wielu urządzeń modułowych, styczników, przekaźników i zasilaczy w jednej, zwartej obudowie – optymalne wykorzystanie miejsca w rozdzielni.
• Stojąca konstrukcja: Samonośna obudowa nie wymaga dodatkowych ram ani konstrukcji wsporczych – ustawiana bezpośrednio na podłożu, co przyspiesza montaż i umożliwia łatwy dostęp z dwóch stron.
• Drzwi pełne (2 szt.): Zapewniają fizyczną blokadę dostępu do aparatury – zwiększają bezpieczeństwo osób nieuprawnionych i chronią elementy przed przypadkowym uszkodzeniem mechanicznym.
• Brak płyty montażowej w zestawie: Możliwość samodzielnego doboru płyty montażowej (np. metalowej lub izolacyjnej) o odpowiednim rozstawie otworów – elastyczność konfiguracji instalacji.
• System blokujący drzwi lewych oraz uchwyt z blokadą: Umożliwia zamknięcie obudowy na klucz – zabezpiecza przed nieautoryzowanym dostępem (np. w strefach publicznych).

Zgodność z Normami

Obudowa Spacial SM compact została zaprojektowana zgodnie z europejskimi normami dotyczącymi szaf rozdzielczych i obudów dla aparatury elektrycznej. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymagań Dyrektyw Nowego Podejścia. Produkt podlega rygorystycznym wewnętrznym testom producenta – Schneider Electric.

Zastosowanie

Dzięki kompaktowej, stojącej konstrukcji obudowa NSYSM1612402D sprawdza się w wielu scenariuszach przemysłowych i budynkowych. Stosowana jest przede wszystkim jako główna szafa rozdzielcza w małych i średnich zakładach produkcyjnych, serwerowniach, obiektach użyteczności publicznej oraz w systemach automatyki budynkowej.

• Główne rozdzielnice zasilania (AC/DC) w halach przemysłowych – duża pojemność pozwala na montaż rozłączników bezpiecznikowych, wyłączników różnicowo-prądowych i styczników mocy.
• Centrum sterowania silnikami (MCC) – możliwość zabudowy styczników, przekaźników termicznych i softstartów dla układów napędowych.
• Systemy automatyki budynkowej (BMS) – mieści sterowniki PLC, moduły I/O, zasilacze buforowe i szyny komunikacyjne.
• Rozdzielnie pomocnicze w obiektach biurowych i handlowych – do dystrybucji energii oraz sterowania oświetleniem i klimatyzacją.

Wskazówki Montażowe

Montaż obudowy Spacial SM compact powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od wszystkich obwodów. Obudowę ustawić na równej, niepalnej powierzchni, a w razie potrzeby dodatkowo zakotwić przez otwory w podstawie (nie są dostarczane w zestawie – zaleca się konsultację z dokumentacją producenta). Płytę montażową należy dobrać tak, aby jej wymiary nie przekraczały głębokości wewnętrznej obudowy oraz uwzględniały rozstaw wsporników. Wszelkie prace instalacyjne (kabelkowanie, zaciskanie) wykonywać z zachowaniem odpowiednich odstępów izolacyjnych i zasad bezpieczeństwa.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie – w zestawie znajduje się korpus, płyta dławika kablowego, dwa systemy blokujące (lewe drzwi + uchwyt), dwa pełne drzwi oraz cztery wsporniki płyty montażowej. Płytę montażową należy zakupić osobno lub wykonać we własnym zakresie.
• Czy można zdemontować drzwi? Tak, drzwi są mocowane na stałe wkrętami do zawiasów. Aby je wyjąć, należy odkręcić wkręty w górnym i dolnym punkcie zawiasu – po demontażu obudowa staje się otwartą szafą (zalecane do prac serwisowych przy zachowaniu bezpieczeństwa).
• Jaki jest maksymalny przekrój kabli odprowadzanych przez płytę dławika? Płyta dławika kablowego dostarczona w zestawie umożliwia wyprowadzenie przewodów przez otwory dławicowe (rozmiar otworów nie został podany w danych – zalecamy sprawdzenie w karcie katalogowej producenta). W razie wątpliwości prosimy o kontakt z naszym działem technicznym.
