Obudowa Spacial SM compact 2000x600x300mm (WxSxG) | NSYSM20630 Schneider Electric

Opis i Kluczowe Cechy

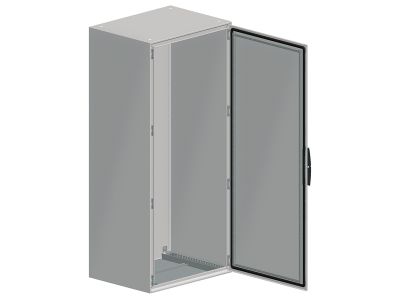

Obudowa stojąca Spacial SM compact o wymiarach 2000 x 600 x 300 mm (wys. x szer. x gł.) to kompaktowe rozwiązanie do zabudowy aparatury elektrycznej. Przeznaczona do montażu wolnostojącego, zapewnia dużą pojemność przy stosunkowo niewielkiej głębokości, co ułatwia integrację w przestrzeniach technicznych. W skład zestawu wchodzą: drzwi pełne, korpus, płyta dławika kablowego, system blokujący z uchwytem oraz cztery wsporniki płyty montażowej.

• Wymiary 2000 x 600 x 300 mm: wysoka obudowa o kompaktowej głębokości umożliwia montaż dużej liczby aparatów modułowych i sterowniczych bez nadmiernego zajmowania miejsca w rozdzielni.
• Drzwi pełne: zapewniają ochronę wnętrza przed kurzem i przypadkowym dostępem, a jednocześnie umożliwiają łatwy dostęp do wyposażenia po odkręceniu wkrętów mocujących zawiasy.
• System blokujący z uchwytem: umożliwia zamykanie drzwi na kłódkę lub wkładkę zamka, zwiększając bezpieczeństwo przed nieautoryzowanymi manipulacjami.
• Płyta dławika kablowego: ułatwia wprowadzanie i wyprowadzanie kabli, pozwalając na zachowanie porządku w instalacji oraz zachowanie promieni gięcia zgodnych z wymaganiami.
• Cztery wsporniki płyty montażowej: stabilnie mocują płytę montażową (niedostarczoną w zestawie) do obudowy, umożliwiając elastyczne rozmieszczenie aparatury.

Zgodność z Normami

Obudowa zaprojektowana jest zgodnie z europejskimi standardami dla obudów elektrycznych i posiada certyfikat CE. Ze względu na konstrukcję przeznaczoną do montażu wewnątrz pomieszczeń, należy zapewnić odpowiednią wentylację oraz ochronę przed wilgocią. Producent nie podał konkretnych numerów norm w danych technicznych.

Zastosowanie

Obudowa Spacial SM compact sprawdza się w wielu scenariuszach przemysłowych i komercyjnych, gdzie wymagana jest kompaktowa, wolnostojąca szafa z pełnymi drzwiami.

• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej oraz obiektach przemysłowych.
• Obudowy dla systemów sterowania i automatyki, w tym styczników, przekaźników, sterowników PLC.
• Szafy dla urządzeń zasilających, takich jak zasilacze awaryjne UPS czy transformatory sterownicze.
• Instalacje w których wymagana jest ochrona przed dostępem osób nieupoważnionych – dzięki systemowi blokującemu.

Wskazówki Montażowe

Montaż i konserwacja obudowy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę ustaw na równej, stabilnej powierzchni. Wsporniki płyty montażowej należy przymocować do korpusu przy użyciu dostarczonych wkrętów (zgodnie z dokumentacją producenta). Drzwi są trwale połączone z korpusem za pomocą wkrętów mocujących zawiasy – demontaż drzwi wymaga ich odkręcenia. Przy wprowadzaniu kabli przez płytę dławika stosuj odpowiednie dławnice i przepusty, aby zachować szczelność oraz promienie gięcia. Przekroje przewodów dobieraj zgodnie z obciążeniem prądowym projektowanej instalacji.

FAQ

• Czy w zestawie znajduje się płyta montażowa? Nie. W skład zestawu wchodzą cztery wsporniki do mocowania płyty montażowej, ale sama płyta nie jest dostarczana i należy ją zamówić osobno według potrzeb.
• Jaki stopień ochrony (IP) ma obudowa? Producent nie podaje stopnia ochrony w danych technicznych. Ze względu na konstrukcję (drzwi pełne, brak uszczelek) należy przyjąć, że jest to obudowa do użytku wewnętrznego, w suchych pomieszczeniach.
• Czy drzwi można zdemontować? Tak. Drzwi są mocowane do korpusu wkrętami na zawiasach – można je odkręcić i zdjąć w celu ułatwienia montażu aparatury. Po zakończeniu prac należy je ponownie przykręcić.
