Obudowa Spacial SM compact 2000x1200x500mm (WxSxG) | NSYSM2012502D Schneider Electric

Opis i Kluczowe Cechy

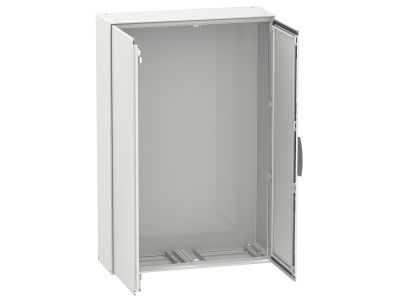

Obudowa kompaktowa Schneider Electric z serii Spacial SM, oznaczona symbolem NSYSM2012502D, to wolnostojąca konstrukcja o wymiarach 2000 x 1200 x 500 mm (wys. x szer. x głęb.). Wyposażona w dwa pełne drzwi oraz fabrycznie zamontowany system blokujący z uchwytem, zapewnia bezpieczne przechowywanie i łatwy dostęp do zainstalowanej aparatury. Solidna konstrukcja obejmuje korpus, płytę dławika kablowego, cztery wsporniki płyty montażowej oraz wyjmowane drzwi mocowane wkrętami. Duża pojemność (szerokość 1200 mm, głębokość 500 mm) pozwala na zabudowę rozbudowanych zestawów sterowniczych i rozdzielczych w jednym, ergonomicznym panelu.

• Wymiary 2000 x 1200 x 500 mm: Przestronna przestrzeń wewnętrzna umożliwia swobodną konfigurację rozdzielnic, styczników, sterowników PLC oraz listew zasilających bez konieczności łączenia kilku obudów.
• Konstrukcja stojąca (typu floor standing): Gotowa do postawienia na podłodze, co eliminuje potrzebę montażu naściennego i ułatwia prowadzenie kabli od dołu lub z boku przez integralną płytę dławika.
• Dwoje drzwi pełnych z systemem blokującym: Drzwi zamykane na klucz chronią przed nieautoryzowanym dostępem; system blokujący z uchwytem zapewnia pewne manewrowanie nawet przy pełnym obciążeniu aparaturą.
• Uwzględniona płyta dławika kablowego i wsporniki płyty montażowej: W zestawie znajdują się elementy niezbędne do bezpiecznego wprowadzenia przewodów oraz mocowania szyn i aparatów – skraca czas instalacji i redukuje koszty dodatkowych akcesoriów.
• Drzwi wyjmowane oraz kątowniki płyty montażowej mocowane wkrętami: Modułowa budowa ułatwia demontaż elementów podczas rozbudowy lub serwisu, zachowując sztywność konstrukcji.

Zgodność z Normami

Obudowy serii Spacial SM produkowane są zgodnie z europejskimi standardami bezpieczeństwa i posiadają oznaczenie CE. Proces wytwarzania oraz materiały użyte do budowy spełniają wymagania norm dotyczących obudów elektrycznych, co gwarantuje niezawodność w warunkach przemysłowych i budynkowych.

Zastosowanie

Wolnostojąca obudowa kompaktowa Spacial SM znajduje zastosowanie wszędzie tam, gdzie wymagana jest bezpieczna, estetyczna i łatwo dostępna zabudowa aparatury elektrycznej i sterowniczej.

• Centralne rozdzielnice główne i podrozdzielnice w zakładach produkcyjnych, budynkach użyteczności publicznej oraz obiektach komercyjnych.
• Szafy sterownicze dla maszyn i linii technologicznych wymagających dużej liczby styczników, przekaźników i sterowników PLC.
• Zestawy pomiarowe i energetyczne, w których konieczne jest prowadzenie przewodów od dołu lub boku przez dedykowaną płytę dławika.
• Obiekty infrastruktury krytycznej (centra danych, stacje transformatorowe), gdzie niezbędna jest ochrona przed dostępem osób nieuprawnionych oraz łatwość serwisu.

Wskazówki Montażowe

Montaż, podłączenie oraz wszelkie prace serwisowe obudowy Spacial SM mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów BHP. Przed rozpoczęciem jakichkolwiek czynności należy bezwzględnie odłączyć napięcie od wszystkich obwodów zasilających. Obudowa przeznaczona jest do ustawienia na równej, stabilnej podłodze – wypoziomowanie zapewni prawidłowe działanie zawiasów i zamków. Do połączeń wewnętrznych stosuj przewody o przekroju dobranym do prądu znamionowego aparatury. Momenty dokręcania śrub oraz sposób mocowania płyty montażowej należy realizować zgodnie z dokumentacją techniczną producenta. Zaleca się również wykonanie połączenia wyrównawczego (uziemienia) zgodnie z obowiązującymi normami.

FAQ

• Czy obudowa posiada stopień ochrony IP? Producent nie podaje w danych katalogowych konkretnej wartości IP dla tego modelu. W zależności od konfiguracji uszczelnień może spełniać wymagania typowe dla obudów przemysłowych – szczegółowe informacje należy sprawdzić w pełnej dokumentacji technicznej. Montaż dodatkowych uszczelek w drzwiach i przepustach pozwala zwiększyć szczelność.
• Czy do obudowy można dokupić płytę montażową lub szynę DIN? W zestawie znajdują się cztery wsporniki płyty montażowej, które umożliwiają łatwy montaż standardowych płyt stalowych. Płyta montażowa nie jest dołączona – należy zamówić ją osobno (np. NSYMP...). Szyny DIN mocuje się bezpośrednio do płyty lub do wsporników.
• Jakie są możliwości blokady drzwi? Obudowa wyposażona jest w jeden system blokujący z uchwytem dla drzwi lewych oraz jeden system blokujący dla drzwi prawych. Uchwyt umożliwia łatwe otwieranie i zamykanie, a zamek chroni przed dostępem osób niepowołanych. Możliwa jest wymiana wkładki zamka na system master key.
