Obudowa Spacial S3DEX (ATEX) IP66 IK10 600x400x250mm (WxSxG) RAL7035 | NSYS3DEX6425 Schneider Electric

Opis i Kluczowe Cechy

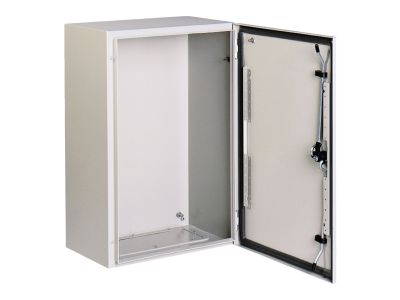

Obudowa wisząca Spacial S3DEX (symbol NSYS3DEX6425) to kompaktowa obudowa ATEX o wymiarach 600x400x250 mm (WxSxG), przeznaczona do instalacji w potencjalnie wybuchowych środowiskach. Stopień ochrony IP66 zapewnia szczelność przed pyłem i strumieniami wody, a klasa odporności na uderzenia IK10 gwarantuje wyjątkową wytrzymałość mechaniczną. Brak płyty montażowej i płyty dławnicowej umożliwia elastyczne wyposażenie według indywidualnych potrzeb.

• Stopień ochrony IP66: Pełna ochrona przed wnikaniem pyłu i silnym działaniem wody – niezawodność w trudnych warunkach przemysłowych i atmosferycznych.
• Odporność na uderzenia IK10: Wytrzymuje uderzenia o energii 20 J, co zapobiega uszkodzeniom mechanicznym w eksploatacji.
• Certyfikacja ATEX: Przeznaczona do stref zagrożonych wybuchem – bezpieczeństwo instalacji w obszarach wymagających zgodności z dyrektywami ATEX.
• Konstrukcja z drzwiami gładkimi i zamkiem: Ułatwia dostęp do wnętrza oraz umożliwia zabezpieczenie przed nieautoryzowanym otwarciem.
• Brak płyty montażowej i płyty dławnicowej: Pozwala na swobodną konfigurację – możesz zamontować własną płytę montażową lub przepusty kablowe, dostosowując obudowę do konkretnej aplikacji.

Zgodność z Normami

Obudowa Spacial S3DEX posiada certyfikat ATEX, co potwierdza jej dopuszczenie do stosowania w potencjalnie wybuchowych środowiskach. Produkt spełnia wymagania dyrektywy ATEX 2014/34/UE oraz posiada oznaczenie CE. Konstrukcja zgodna z normami europejskimi dla obudów elektrycznych (DIN) – gwarancja bezpieczeństwa i niezawodności w instalacjach przemysłowych.

Zastosowanie

Obudowa wisząca Spacial S3DEX dedykowana jest do aplikacji wymagających certyfikatu ATEX – szczególnie w przemyśle chemicznym, petrochemicznym, spożywczym oraz innych branżach, gdzie występują gazy, pary lub pyły wybuchowe. Sprawdza się jako osłona aparatury sterowniczej, łącznikowej i pomiarowej.

• Instalacje sterowania i sygnalizacji w strefach zagrożonych wybuchem (strefy gazowe/pyłowe).
• Ochrona styczników, przekaźników, zasilaczy i innych modułów elektrycznych w środowisku Ex.
• Obudowy dla aparatury pomiarowej i automatyki w rafineriach, młynach, zakładach chemicznych i silosach.
• Węzły przyłączeniowe dla czujników i siłowników w przestrzeniach zagrożonych wybuchem.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP oraz znajomością przepisów ATEX. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że środowisko nie zawiera atmosfery wybuchowej. Obudowę mocować na szynie TH35 (DIN) lub bezpośrednio do konstrukcji wsporczej zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia i warunków pracy. Moment dokręcania śrub zachować zgodnie z zaleceniami producenta obudowy i osprzętu.

FAQ

• Czy obudowa posiada fabrycznie zainstalowaną płytę montażową? Nie, obudowa dostarczana jest bez płyty montażowej i płyty dławnicowej. Można je zamówić oddzielnie lub zastosować własne rozwiązanie montażowe.
• Jaki stopień ochrony zapewnia obudowa? IP66 (pełna ochrona przed pyłem i silnym strumieniem wody) oraz IK10 (odporność na uderzenia mechaniczne 20 J).
• Do jakich stref ATEX jest przeznaczona ta obudowa? Obudowa posiada certyfikat ATEX, ale dokładne oznaczenie stref (np. 1/2, 21/22, grupa II, kategoria) należy sprawdzić na etykiecie produktu lub w karcie katalogowej. Produkt przeznaczony jest do potencjalnie wybuchowych środowisk – wymagany jest właściwy dobór przez projektanta.
