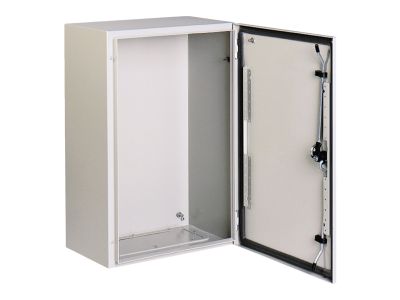

Obudowa Spacial S3DEX (ATEX) 400x400x200 (WxSxG) IP66 IK10 RAL7035 | NSYS3DEX4420 Schneider Electric

Opis i Kluczowe Cechy

Obudowa Spacial S3DEX (ATEX) o wymiarach 400x400x200 mm (WxSxG) została zaprojektowana do bezpiecznego umieszczania aparatury elektrycznej w strefach zagrożonych wybuchem. Stopień ochrony IP66 gwarantuje pyłoszczelność i odporność na silne strumienie wody, a klasa odporności na uderzenia IK10 zapewnia wytrzymałość mechaniczną w trudnych warunkach przemysłowych. Kolor RAL7035 (jasnoszary) ułatwia integrację wizualną z typowym wyposażeniem rozdzielnic.

• Stopień ochrony IP66: Pełna ochrona przed wnikaniem pyłu oraz przed silnymi strumieniami wody – obudowa nadaje się do montażu w wilgotnych i zapylonych środowiskach, w tym na zewnątrz.
• Odporność na uderzenia IK10: Konstrukcja wytrzymuje uderzenia o energii 20 J – zapewnia trwałość w miejscach narażonych na mechaniczne uszkodzenia (np. hale produkcyjne).
• Klasa ATEX: Dopuszczenie do pracy w strefach zagrożonych wybuchem gazów i pyłów – niezbędne w instalacjach petrochemicznych, kopalnianych i w przemyśle chemicznym.
• Wymiary 400x400x200 mm (WxSxG): Umożliwiają montaż większych zestawów aparatury modułowej oraz zapewniają przestrzeń do prowadzenia przewodów i dławików.
• Kolor RAL7035: Jasnoszary odcień standardowy dla rozdzielnic – ułatwia utrzymanie czystości i dostosowanie wizualne do istniejących szaf sterowniczych.

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z wymaganiami dyrektywy ATEX dla stref zagrożonych wybuchem oraz posiada certyfikację CE. Brak w dostarczonych danych szczegółowych numerów norm – produkt odpowiada europejskim standardom w zakresie ochrony obudów (IP i IK) oraz bezpieczeństwa w atmosferach potencjalnie wybuchowych.

Zastosowanie

Obudowa Spacial S3DEX (ATEX) przeznaczona jest do instalacji w strefach zagrożonych wybuchem, gdzie wymagana jest wysoka szczelność i odporność mechaniczna. Sprawdza się w aplikacjach wymagających umieszczenia aparatury łączeniowej, sterującej i sygnalizacyjnej w warunkach przemysłowych.

• Przemysł petrochemiczny i gazowniczy – montaż styczników, przekaźników i zasilaczy w strefach Ex.
• Kopalnictwo i wydobycie – ochrona zestawów sterowania i sygnalizacji w środowisku z pyłem węglowym lub metanem.
• Stacje paliw i instalacje chemiczne – bezpieczne prowadzenie obwodów sterowniczych i alarmowych.
• Automatyka budynków przemysłowych – sygnalizacja dźwiękowa i optyczna w strefach zagrożonych wybuchem.

Wskazówki Montażowe

Montaż obudowy i instalacja wewnętrznej aparatury mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa obowiązujących w strefach zagrożonych wybuchem. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Obudowę należy mocować do ściany lub konstrukcji za pomocą odpowiednich łączników (nie wchodzą w zakres dostawy). Dławiki i przepusty kablowe muszą być dobrane i uszczelnione zgodnie z wymaganiami ATEX dla danej strefy. Momenty dokręcania oraz przekroje przewodów stosować według dokumentacji technicznej producenta obudowy oraz montowanej aparatury.

FAQ

• Jaką odporność mechaniczną ma obudowa? Obudowa wyposażona jest w stopień IK10, co oznacza odporność na uderzenia energią 20 J – wytrzymuje upadek narzędzi lub niewielkich elementów bez uszkodzenia.
• Czy obudowę można stosować na zewnątrz? Tak, dzięki stopniowi ochrony IP66 jest pyłoszczelna i odporna na silne strumienie wody (deszcz, mycie ciśnieniowe). Nadaje się do montażu w warunkach zewnętrznych.
• Jakie strefy ATEX obsługuje obudowa? Produkt przeznaczony jest do stref zagrożonych wybuchem gazów (np. strefa 1, 2) oraz pyłów (np. strefa 21, 22). Szczegółowe oznaczenie strefy zależy od wybranych dławików i uszczelnień.
