Obudowa Spacial S3DEX (ATEX) 400x300x200 (WxSxG) IP66 IK10 RAL7035 | NSYS3DEX4320 Schneider Electric

Opis i Kluczowe Cechy

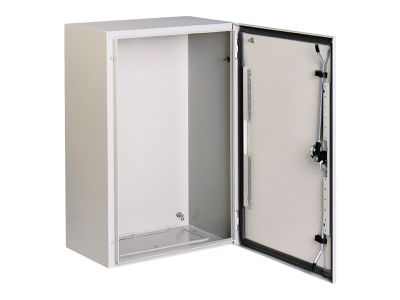

Obudowa kompaktowa Spacial S3DEX (symbol NSYS3DEX4320) to rozwiązanie dedykowane do instalacji w potencjalnie wybuchowych środowiskach, spełniające wymagania certyfikatu ATEX. Wymiary 400 x 300 x 200 mm (wys. x szer. x gł.), stopień ochrony IP66 oraz odporność mechaniczna IK10 gwarantują niezawodną pracę w najtrudniejszych warunkach przemysłowych. Obudowa wykonana w kolorze RAL7035 (jasnoszary) posiada gładkie drzwi (1 szt.) oraz zamek.

• Certyfikat ATEX: przeznaczona do montażu w strefach zagrożonych wybuchem – zapewnia bezpieczeństwo personelu i ciągłość procesów w obszarach gazowych i pyłowych.
• Stopień ochrony IP66: pyłoszczelna i odporna na silne strumienie wody – niezawodna ochrona aparatury w warunkach zewnętrznych, mycia ciśnieniowego i wilgotnego środowiska.
• Odporność mechaniczna IK10: wytrzymuje uderzenia o energii do 20 J – chroni instalację przed skutkami przypadkowych uderzeń, wandalizmu i pracy ciężkiego sprzętu.
• Kompaktowe wymiary 400x300x200 mm: optymalna przestrzeń dla aparatury modułowej i łączeniowej przy jednoczesnym oszczędnym wykorzystaniu miejsca w rozdzielni.
• Brak płyty montażowej i płyty dławikowej: pełna swoboda konfiguracji – użytkownik sam dobiera podstawę montażową i sposób wprowadzenia przewodów w zależności od potrzeb.

Zgodność z Normami

Obudowa Spacial S3DEX NSYS3DEX4320 przeznaczona jest do stosowania w potencjalnie wybuchowych środowiskach zgodnie z dyrektywą ATEX 2014/34/UE. Posiada certyfikat ATEX potwierdzający dopuszczenie do pracy w strefach zagrożonych wybuchem. Produkt oznaczony jest znakiem CE i spełnia wymagania odpowiednich norm europejskich dla obudów stosowanych w aplikacjach ATEX.

Zastosowanie

Obudowa Spacial S3DEX stanowi obudowę ochronną dla aparatury elektrycznej i elektronicznej wymagającej certyfikacji ATEX. Sprawdza się w instalacjach, gdzie niezbędne jest odizolowanie urządzeń od atmosfery wybuchowej.

• Montaż przycisków sterowniczych, przełączników, sygnalizatorów i wyłączników w strefach zagrożonych wybuchem (strefy 1, 2, 21, 22).
• Ochrona styczników, przekaźników i układów automatyki w przemyśle chemicznym, petrochemicznym i rafineryjnym.
• Instalacja puszek przyłączeniowych i zaciskowych w obszarach zagrożonych obecnością gazów, par lub pyłów palnych.
• Zabezpieczenie układów sterowania i sygnalizacji w stacjach paliw, magazynach substancji łatwopalnych oraz w infrastrukturze off‑shore.

Wskazówki Montażowe

Montaż obudowy i instalację aparatury mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP oraz przeszkolone w zakresie prac w strefach zagrożonych wybuchem. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że w strefie nie występuje atmosfera wybuchowa. Obudowę mocować na stabilnej konstrukcji (np. szyna TH35 – jeśli dotyczy) zgodnie z wytycznymi producenta. Przekroje przewodów należy dobrać do przewidywanego obciążenia prądowego. Elementy dławnic i uszczelnień muszą być zgodne z wymaganiami ATEX dla danej strefy.

FAQ

• Czy obudowa zawiera płytę montażową? Nie – w standardzie obudowa dostarczana jest bez płyty montażowej i płyty dławikowej, co pozwala na elastyczne dopasowanie do indywidualnych potrzeb instalacyjnych.
• Jaki stopień ochrony i odporności mechanicznej zapewnia obudowa? Obudowa posiada stopień ochrony IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody) oraz odporność mechaniczną IK10 (energia uderzenia 20 J).
• Czy obudowa jest dopuszczona do stosowania w strefach zagrożonych wybuchem? Tak – produkt przeznaczony jest do aplikacji z certyfikatem ATEX i może być stosowany w strefach zagrożonych wybuchem (gazy, pary, pyły) zgodnie z dyrektywą 2014/34/UE.
