Obudowa Spacial S3DB 300x500x150 (WxSxG) IP66 IK10 RAL7035 | NSYS3DB3515 Schneider Electric

Opis i Kluczowe Cechy

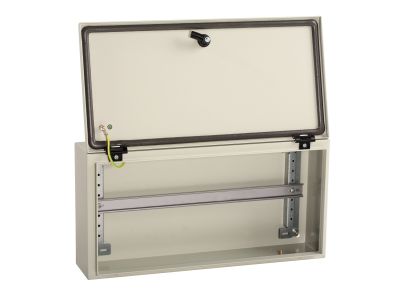

Obudowa Spacial S3DB o symbolu NSYS3DB3515 to uniwersalna skrzynka elektryczna o wymiarach 300×500×150 mm (wysokość × szerokość × głębokość). Łączy wysoki stopień ochrony IP66 z mechaniczną odpornością IK10, co czyni ją niezawodnym rozwiązaniem do instalacji w trudnych warunkach otoczenia. Kolor obudowy RAL7035 (jasnoszary) zapewnia neutralny wygląd dopasowany do większości przestrzeni technicznych.

• IP66 (pyło‑ i wodoszczelność): całkowita ochrona przed pyłem i silnymi strumieniami wody – obudowa może być instalowana na zewnątrz, w pomieszczeniach wilgotnych oraz w strefach narażonych na spłukiwanie.
• IK10 (odporność na uderzenia): wytrzymuje uderzenia energią 20 J – zabezpiecza wnętrze przed wandalizmem, przypadkowymi uszkodzeniami mechanicznymi i wstrząsami.
• Wymiary 300×500×150 mm (W×S×G): duża przestrzeń wewnętrzna umożliwia montaż rozdzielnic, aparatury modułowej, sterowników i złącz w jednej skrzynce.
• Konstrukcja odporna na ciepło i wstrząsy: sprawdzona w aplikacjach infrastruktury transportowej – parkingach podziemnych, tunelach kolejowych oraz przy ulicach.
• Kolor RAL7035 (jasnoszary): nowoczesny, neutralny wygląd; farba proszkowa odporna na korozję i działanie promieni UV.

Zgodność z Normami

Obudowa Spacial S3DB spełnia wymagania norm dotyczących stopnia ochrony IP (IEC 60529) oraz odporności na uderzenia mechaniczne IK (IEC 62262). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Producent deklaruje pełną zgodność z wymaganiami stawianymi skrzynkom stosowanym w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Obudowa NSYS3DB3515 dedykowana jest do miejsc, gdzie standardowe skrzynki nie wytrzymują ekstremalnych warunków – wilgoci, zapylenia, uderzeń oraz wahań temperatury.

• Parkingi podziemne i wielopoziomowe – ochrona rozgałęźników, zasilaczy awaryjnych i sterowników oświetlenia.
• Oświetlenie uliczne i drogowe – umieszczenie modułów sterowniczych, czujników zmierzchowych oraz zabezpieczeń.
• Tunele kolejowe i drogowe – hermetyzacja połączeń elektrycznych narażonych na drgania oraz okresowe zalewanie.
• Infrastruktura transportu (stacje metra, przystanki, przejazdy) – zabezpieczenie aparatury łączeniowej w strefach o podwyższonym ryzyku wandalizmu.

Wskazówki Montażowe

Montaż obudowy NSYS3DB3515 powinien być wykonany wyłącznie przez osoby posiadające uprawnienia SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie w obwodzie. Skrzynkę mocuj do ściany, słupa lub konstrukcji za pomocą odpowiednich śrub/nitów (nie są dołączone). Przekroje przewodów dobieraj do spodziewanego obciążenia prądowego. W przypadku przejść kablowych stosuj dławnice o odpowiednim stopniu ochrony IP66. Zalecany moment dokręcania śrub mocujących oraz uszczelnień – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Jaki jest stopień ochrony obudowy? Obudowa Spacial S3DB posiada stopień ochrony IP66 (pyłoszczelna i odporna na silne strumienie wody) oraz odporność mechaniczną IK10 (wytrzymuje uderzenia energią 20 J).
• Czy skrzynkę można montować na zewnątrz? Tak, dzięki klasie IP66 nadaje się do instalacji zewnętrznych, również w miejscach narażonych na deszcz, śnieg, kurz i spłukiwanie.
• Jaki kolor ma obudowa? Obudowa dostępna jest w kolorze RAL7035 (jasnoszary). Jest to standardowy odcień szarości powszechnie stosowany w energetyce i automatyce.
