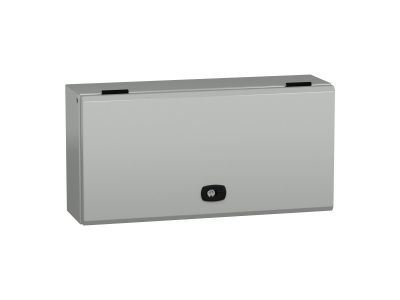

Obudowa Spacial S3DB 250x500x150 (WxSxG) IP66 IK10 RAL7035 | NSYS3DB25515 Schneider Electric

Opis i Kluczowe Cechy

Obudowa Spacial S3DB o symbolu NSYS3DB25515 to kompaktowe rozwiązanie o wymiarach 250x500x150 mm (WxSxG) w kolorze RAL7035. Dzięki stopniowi ochrony IP66 zapewnia szczelność przed pyłem i silnymi strumieniami wody – idealna do pracy w wilgotnym i zapylonym otoczeniu. Odporność mechaniczna IK10 gwarantuje wytrzymałość na uderzenia energetyczne do 20 J, co chroni instalację przed wandalizmem i przypadkowymi uszkodzeniami. Obudowa przeznaczona jest do montażu w miejscach narażonych na wstrząsy, takie jak tunele, parkingi podziemne czy infrastruktura transportowa.

• Stopień ochrony IP66: Pełna ochrona przed wnikaniem pyłu oraz odporność na silne strugi wody – urządzenia wewnątrz pozostają bezpieczne nawet podczas mycia ciśnieniowego.
• Odporność mechaniczna IK10: Wytrzymuje uderzenia o energii 20 J, np. upadek narzędzia lub akt wandalizmu – minimalizuje ryzyko uszkodzeń w trudnych warunkach eksploatacji.
• Wymiary 250x500x150 mm (WxSxG): Kompaktowa forma pozwala na zabudowę w ograniczonych przestrzeniach przy jednoczesnym zachowaniu wystarczającej pojemności dla aparatury i okablowania.
• Kolor RAL7035 (jasnoszary): Uniwersalna estetyka pasująca do większości instalacji przemysłowych i infrastrukturalnych – można ją łatwo wkomponować w otoczenie.
• Konstrukcja Spacial S3DB: Solidna obudowa zaprojektowana do zastosowań zewnętrznych i półzewnętrznych, gdzie wymagana jest wysoka szczelność i odporność na wstrząsy.

Zgodność z Normami

Obudowa Spacial S3DB została zaprojektowana zgodnie z wymaganiami europejskich norm dla obudów rozdzielnic niskonapięciowych. Posiada certyfikację CE potwierdzającą spełnienie stosownych dyrektyw unijnych. Parametry IP66 i IK10 są potwierdzone badaniami według uznanych standardów międzynarodowych.

Zastosowanie

Obudowa sprawdza się w aplikacjach wymagających zabezpieczenia połączeń elektrycznych przed ciepłem, wstrząsami oraz wpływem warunków atmosferycznych. Przeznaczona między innymi do:

• Infrastruktury transportowej – tunele kolejowe, systemy sygnalizacji, sterowanie ruchem.
• Parkingów podziemnych i wielopoziomowych – ochrona instalacji przed wilgocią i uszkodzeniami mechanicznymi.
• Stacji benzynowych, myjni samochodowych – miejsca narażone na strumienie wody i uderzenia.
• Automatyki budynkowej na zewnątrz – zasilacze, sterowniki, przekaźniki w obudowach odpornych na warunki atmosferyczne.

Wskazówki Montażowe

Obudowę należy montować przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym całkowitym odłączeniu napięcia w instalacji. Mocowanie do ściany lub konstrukcji wsporczej wykonać zgodnie z dokumentacją producenta. Przed przystąpieniem do prac sprawdzić kompatybilność rozmiarów i obciążenie mechaniczne. Używać odpowiednich uchwytów i uszczelniaczy, aby zachować deklarowany stopień ochrony IP66. Dobór przekroju przewodów oraz zabezpieczeń musi być zgodny z obowiązującymi normami i obciążeniem prądowym.

FAQ

• Czy obudowa jest odporna na warunki atmosferyczne? Tak, stopień ochrony IP66 zapewnia szczelność przed pyłem oraz silnymi strumieniami wody – obudowa może być stosowana na zewnątrz, jednak zaleca się unikanie długotrwałego zanurzenia.
• Jaka jest odporność na uderzenia? Obudowa spełnia wymagania IK10 – wytrzymuje uderzenia o energii 20 J (np. upadek młotka z wysokości 40 cm). Jest odporna na akty wandalizmu i przypadkowe uszkodzenia mechaniczne.
• Jakie są wymiary wewnętrzne obudowy? Wymiary zewnętrzne to 250x500x150 mm (WxSxG). Dokładne wymiary wewnętrzne oraz pole montażowe podano w karcie katalogowej producenta – należy się z nią zapoznać przed instalacją.
