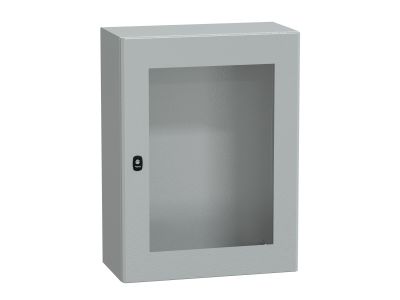

Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 800x600x300 (WxSxG) IP66 IK08 RAL7035 | NSYS3D8630T Schneider Electric

Opis i Kluczowe Cechy

Obudowa Spacial S3D (symbol NSYS3D8630T) to uniwersalne rozwiązanie obudowy przemysłowej o wymiarach 800 x 600 x 300 mm (wysokość x szerokość x głębokość), wyposażona w przezroczyste drzwi. Model dostarczany bez płyty montażowej, co daje pełną swobodę aranżacji wnętrza. Stopień ochrony IP66 gwarantuje szczelność przed pyłem i silnymi strumieniami wody, a klasa odporności mechanicznej IK08 zabezpiecza przed uderzeniami o energii 5 J. Wykonana w kolorze RAL7035 (jasnoszary), doskonale komponuje się z typową zabudową rozdzielnic i szaf sterowniczych.

• Stopień ochrony IP66: Pełna ochrona przed wnikaniem pyłu i wodoszczelność do silnych strumieni wody – obudowa nadaje się do instalacji w trudnych warunkach środowiskowych (hale, magazyny, myjnie).
• Odporność na uderzenia IK08: Wytrzymałość mechaniczna na uderzenia o energii 5 J chroni zamontowaną aparaturę przed przypadkowymi uszkodzeniami.
• Przezroczyste drzwi: Umożliwiają szybką kontrolę wzrokową stanu urządzeń bez konieczności otwierania obudowy – podnosi to bezpieczeństwo i wygodę eksploatacji.
• Brak płyty montażowej: Elastyczność konfiguracji – użytkownik może samodzielnie dobrać i zamontować płytę montażową lub szyny DIN odpowiednie do konkretnego projektu.
• Kolorystyka RAL7035: Jasny, neutralny odcień szarości ułatwia wkomponowanie obudowy w istniejące instalacje oraz poprawia widoczność wewnątrz szafy.

Zgodność z Normami

Obudowy serii Spacial S3D spełniają wymagania europejskich norm dotyczących obudów elektrycznych. Posiadają certyfikat CE potwierdzający zgodność z odpowiednimi dyrektywami Unii Europejskiej. Stopień ochrony IP66 oraz klasa uderzeniowa IK08 są potwierdzone zgodnie z procedurami badawczymi norm IEC/EN 60529 oraz IEC/EN 62262.

Zastosowanie

Obudowa Spacial S3D znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka szczelność i wytrzymałość mechaniczna. Przezroczyste drzwi ułatwiają monitorowanie pracy urządzeń bez ingerencji w osłonę ochronną. Dzięki uniwersalnemu formatowi sprawdzi się w:

• Rozdzielnicach zasilających i sterowniczych w przemyśle, na halach produkcyjnych i w magazynach.
• Instalacjach na zewnątrz budynków (pod zadaszeniem lub w strefach o podwyższonej wilgotności) – IP66 zabezpiecza przed deszczem i bryzgami.
• Systemach sterowania i monitoringu w oczyszczalniach ścieków, stacjach uzdatniania wody oraz w przetwórstwie spożywczym.
• Tworzeniu szaf dystrybucyjnych dla automatyki budynkowej w strefach narażonych na uderzenia (np. w parkingach, warsztatach).

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przestrzegający zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Obudowę mocować do podłoża za pomocą odpowiednich łączników dostosowanych do rodzaju ściany (np. kołki rozporowe do betonu). W przypadku montażu na zewnątrz należy zadbać o dodatkowe uszczelnienie przepustów kablowych. Dobór przekroju przewodów oraz moment dokręcania zacisków (jeśli dotyczy) – zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić szczelność zamknięcia drzwi i poprawność uszczelki.

FAQ

• Czy obudowa Spacial S3D jest przystosowana do montażu na zewnątrz? Tak, stopień ochrony IP66 pozwala na instalację w miejscach narażonych na deszcz i strumienie wody, jednak należy stosować odpowiednie przepusty kablowe oraz unikać bezpośredniego zanurzenia.
• Jaką maksymalną energię uderzenia wytrzymują drzwi obudowy? Klasa IK08 oznacza odporność na uderzenia o energii 5 J – test przeprowadza się m.in. stalową kulką 1,7 kg z wysokości 40 cm. Drzwi są odporne na przypadkowe uderzenia, ale nie na celowe silniejsze uderzenia narzędziami.
• Czy do obudowy można zamówić płytę montażową oddzielnie? Tak, obudowa dostarczana jest bez płyty montażowej. Odpowiednie płyty montażowe do wymiarów 800x600 mm dostępne są jako akcesoria w ofercie producenta – należy dobrać płytę dostosowaną do typu zabudowy (np. perforowaną lub gładką).
