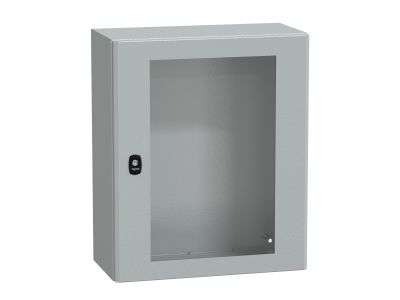

Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 600x500x250 (WxSxG) IP66 IK08 RAL7035 | NSYS3D6525T Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Spacial S3D od Schneider Electric (symbol NSYS3D6525T) to uniwersalne rozwiązanie do zabudowy aparatury elektrycznej i elektronicznej w trudnych warunkach przemysłowych. Wymiary 600x500x250 mm (WxSxG), stopień ochrony IP66 oraz odporność na uderzenia mechaniczne IK08 gwarantują skuteczną ochronę wnętrza przed pyłem, wilgocią i uszkodzeniami. Przezroczyste drzwi umożliwiają wizualną kontrolę urządzeń bez konieczności otwierania. Obudowa dostarczana jest bez płyty montażowej.

• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strumieniami wody – idealne rozwiązanie do miejsc o dużym zapyleniu, wilgotnych lub narażonych na bezpośrednie opady.
• Odporność na uderzenia IK08: Wytrzymałość na uderzenia o energii 5 J chroni aparaturę przed przypadkowymi uszkodzeniami mechanicznymi w warunkach hali produkcyjnej.
• Przezroczyste drzwi: Umożliwiają bieżący podgląd stanu urządzeń (np. lampek sygnalizacyjnych, wyświetlaczy) bez otwierania obudowy, co zwiększa bezpieczeństwo i wygodę.
• Kompaktowa konstrukcja (600x500x250 mm): Zapewnia optymalną przestrzeń montażową przy ograniczonej powierzchni – pasuje do standardowych ciągów szaf.
• Brak płyty montażowej: Umożliwia swobodny dobór płyty lub systemu szyn w zależności od potrzeb instalacji, co zwiększa elastyczność konfiguracji.

Zgodność z Normami

Obudowa Spacial S3D NSYS3D6525T spełnia wymagania norm europejskich (seria IEC/EN 62208) i posiada certyfikat CE. Stopień ochrony IP66 oraz odporność IK08 potwierdzona jest zgodnie z procedurami badawczymi tych norm. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Obudowa Spacial S3D znajduje zastosowanie wszędzie tam, gdzie wymagana jest szczelna i wytrzymała obudowa dla aparatury sterującej, zasilającej lub sygnalizacyjnej. Dzięki przezroczystym drzwiom sprawdzi się również w miejscach wymagających wizualnej kontroli pracy urządzeń.

• Sterowanie i rozdział energii w warunkach przemysłowych (hale, magazyny, linie produkcyjne).
• Instalacje automatyki budynkowej – ochrona sterowników PLC, przekaźników, zasilaczy.
• Aplikacje zewnętrzne (częściowo osłonięte) – np. sterowanie bramami, oświetleniem peryferyjnym, stacje ładowania.
• Instalacje w branży spożywczej, chemicznej lub oczyszczalniach – gdzie wymagana jest wysoka szczelność i łatwość czyszczenia.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Obudowę mocować do konstrukcji nośnej za pomocą odpowiednich uchwytów (dostarczanych osobno) – zalecane kotwy/śruby dostosowane do podłoża. W przypadku prowadzenia kabli przez płyty dławnicowe należy zapewnić odpowiednią uszczelkę, aby nie obniżyć stopnia ochrony IP66. Przed zamknięciem sprawdzić stan uszczelek drzwi.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie. Obudowa NSYS3D6525T sprzedawana jest bez płyty montażowej – płyta (lub szyna montażowa) musi być zamówiona osobno, zgodnie z potrzebami instalacji.
• Jaki stopień ochrony ma obudowa i czy można ją stosować na zewnątrz? Obudowa posiada IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody) oraz IK08 (odporność na uderzenia 5 J). Nadaje się do stosowania na zewnątrz pod warunkiem montażu w miejscu nienarażonym na bezpośrednie zalewanie lub długotrwałe zanurzenie.
• Czy przezroczyste drzwi umożliwiają odczyt wyświetlaczy lub kontrolę lampek sygnalizacyjnych? Tak, drzwi wykonane z przezroczystego materiału (polikarbonat) pozwalają na pełną wizualną kontrolę pracy urządzeń bez konieczności otwierania obudowy, co zwiększa bezpieczeństwo i wygodę eksploatacji.
