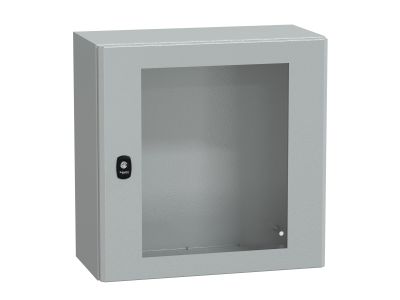

Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 500x500x250 (WxSxG) IP66 IK08 RAL7035 | NSYS3D5525T Schneider Electric

Opis i Kluczowe Cechy

Obudowa naścienna Schneider Electric Spacial S3D o wymiarach 500 x 500 x 250 mm (WxSxG) z przezroczystymi drzwiami, bez płyty montażowej. Model NSYS3D5525T zapewnia stopień ochrony IP66 (pyłoszczelność i odporność na silne strumienie wody) oraz odporność mechaniczną IK10 (wytrzymuje uderzenia energią 20 J), co gwarantuje bezpieczną pracę instalacji w trudnych warunkach przemysłowych i zewnętrznych. Solidna, jednoczęściowa konstrukcja stalowa z wykończeniem proszkowym epoksydowo-poliestrowym w kolorze szarym RAL 7035.

• Stopień ochrony IP66: Pełna ochrona przed pyłem oraz silnym strumieniem wody – obudowa nadaje się do zastosowań zewnętrznych i wilgotnych pomieszczeń.
• Odporność na uderzenia IK10: Wytrzymuje uderzenia o energii 20 J, chroniąc zainstalowaną aparaturę przed uszkodzeniami mechanicznymi.
• 3-punktowy system zamykania z uchwytem i wkładką 3 mm z podwójnym ryglem: Zwiększa bezpieczeństwo i stabilność zamknięcia, utrudniając nieuprawniony dostęp.
• Przezroczyste drzwi: Umożliwiają wizualną kontrolę stanu urządzeń bez otwierania obudowy, co przyspiesza diagnostykę i obsługę.
• W zestawie płyta przepustu kablowego: Ułatwia prowadzenie przewodów i zachowanie szczelności obudowy.
• Opakowanie wielokrotnego użytku: Może być wykorzystane ponownie po montażu, co wspiera gospodarkę obiegu zamkniętego.

Zgodność z Normami

Obudowa Spacial S3D posiada certyfikat CE i jest zaprojektowana zgodnie z europejskimi normami dla obudów rozdzielnic oraz standardem DIN. Dzięki etykiecie Green Premium firma Schneider Electric deklaruje zgodność z najnowszymi przepisami środowiskowymi, przejrzystość w zakresie wpływu na środowisko oraz stosowanie materiałów o obiegu zamkniętym i niskiej emisji CO2.

Zastosowanie

Obudowa naścienna Spacial S3D znajduje zastosowanie w instalacjach wymagających wysokiej szczelności i wytrzymałości mechanicznej. Przeznaczona jest do montażu aparatury modułowej, sterowników, zasilaczy oraz innych urządzeń w warunkach przemysłowych i zewnętrznych.

• Ochrona i dystrybucja zasilania w halach produkcyjnych, magazynach oraz na zewnątrz budynków.
• Instalacja układów sterowania i automatyki w środowiskach wilgotnych lub zapylonych (np. oczyszczalnie, stacje uzdatniania).
• Montaż aparatury łączeniowej i zabezpieczeniowej w miejscach narażonych na uderzenia mechaniczne (IK10).
• Tworzenie punktów rozdzielczych w systemach zasilania awaryjnego i fotowoltaicznych.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Obudowę należy umieścić na równej, nośnej ścianie z użyciem odpowiednich kołków i śrub (nie znajdują się w zestawie). Przed zamknięciem drzwi sprawdzić szczelność dławików i płyt przepustów kablowych. Przekrój przewodów dobrać do prądu obciążenia zgodnie z normami. Nie należy przekraczać maksymalnego momentu dokręcania elementów złącznych określonego w dokumentacji producenta.

FAQ

• Czy obudowa posiada fabrycznie zamontowaną płytę montażową? Nie, model NSYS3D5525T dostarczany jest bez płyty montażowej. Można ją dokupić jako akcesorium.
• Jaki stopień ochrony mechanicznej ma obudowa? Producent deklaruje IK10, co oznacza odporność na uderzenia energią 20 J – odpowiednią do zastosowań w wymagających warunkach przemysłowych.
• Czy w zestawie znajduje się płyta przepustu kablowego? Tak, obudowa standardowo wyposażona jest w jedną płytę przepustu kablowego ułatwiającą wprowadzenie przewodów przy zachowaniu IP66.
