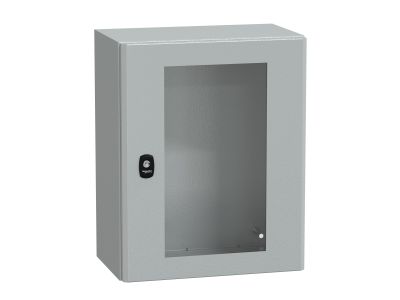

Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 500x400x250 (WxSxG) IP66 IK08 RAL7035 | NSYS3D5425T Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1080859

EAN

3606480159404

Kod Producenta

NSYS3D5425T

Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 500x400x250 (WxSxG) IP66 IK08 RAL7035

Informacja o Produkcie

Opis i Kluczowe Cechy

Obudowa Spacial S3D o symbolu NSYS3D5425T to rozwiązanie do zastosowań przemysłowych i budynkowych, wyposażone w przezroczyste drzwi umożliwiające wizualną kontrolę urządzeń bez konieczności otwierania. Wymiary 500x400x250 mm (WxSxG) zapewniają przestrzeń dla aparatury modułowej, a stopień ochrony IP66 chroni przed wnikaniem pyłu i silnych strumieni wody. Odporność mechaniczna IK08 zwiększa wytrzymałość na uderzenia o energii do 5 J. Kolor RAL7035 – jasny szary – wpisuje się w estetykę nowoczesnych rozdzielnic.

Przezroczyste drzwi: stały podgląd stanu urządzeń i sygnalizacji bez otwierania obudowy, co skraca czas przeglądów.
Stopień ochrony IP66: pełna ochrona przed pyłem i silnymi strumieniami wody – odpowiednia do instalacji w halach, na zewnątrz i w środowiskach wilgotnych.
Odporność na uderzenia IK08: wytrzymałość mechaniczna na uderzenia o energii 5 J, zabezpieczająca wnętrze przed przypadkowymi uszkodzeniami.
Wymiary 500x400x250 mm: kompaktowa, ale pojemna przestrzeń montażowa dla aparatury modułowej, styczników, przełączników i zasilaczy.
Materiał i kolor RAL7035: konstrukcja z polimeru (izolacyjna, odporna na korozję) w standardowym odcieniu szarym pasującym do większości rozdzielnic.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania ogólnych norm europejskich dla obudów elektrycznych i posiada certyfikację CE. Stosowanie zgodnie z przeznaczeniem oraz montaż przez wykwalifikowany personel zapewniają bezpieczeństwo instalacji.

Zastosowanie

Obudowa NSYS3D5425T jest przeznaczona do ochrony i zabudowy aparatury elektrycznej w warunkach przemysłowych oraz w budynkach użyteczności publicznej. Sprawdzi się w miejscach narażonych na wilgoć, zapylenie i ryzyko uderzeń.

Rozdzielnice sterownicze w halach produkcyjnych i magazynach.
Zasilanie i sterowanie maszynami w przemyśle spożywczym, chemicznym i farmaceutycznym.
Instalacje zewnętrzne z ograniczonym dostępem (np. stacje ładowania, pompy odwadniające).
Zabezpieczenie aparatury w serwerowniach i laboratoriach wymagających wysokiej szczelności.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez osobę z uprawnieniami SEP (do 1 kV) zgodnie z dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę mocuje się do ściany za pomocą kołków rozporowych (otwory montażowe w tylnej ścianie) na stabilnym podłożu. Przekroje przewodów doprowadzających należy dobrać do obciążenia, a dławice kablowe zastosować zgodne ze stopniem IP66. W przypadku instalacji płyty montażowej (brak w zestawie) należy ją dobrać osobno.

FAQ

Czy obudowa jest dostarczana z płytą montażową? Nie – w zestawie znajduje się sama obudowa z przezroczystymi drzwiami. Płyta montażowa (np. NSYMPN...) jest akcesorium opcjonalnym.
Jaki jest stopień ochrony przed uderzeniami? Obudowa ma klasę IK08, co oznacza odporność na uderzenie o energii 5 J (np. upadek narzędzia z wysokości 0,5 metra).
Czy przezroczyste drzwi umożliwiają odczyt wskaźników bez otwierania? Tak – drzwi wykonane są z przezroczystego polimeru, co pozwala na wizualny podgląd sygnalizacji LED, liczników czy stanu styczników bez naruszania szczelności obudowy.
