Obudowa Spacial S3D przezroczyste drzwi bez płyty montażowej 400x600x200 (WxSxG) IP66 IK08 RAL7035 | NSYS3D4620T Schneider Electric

Opis i Kluczowe Cechy

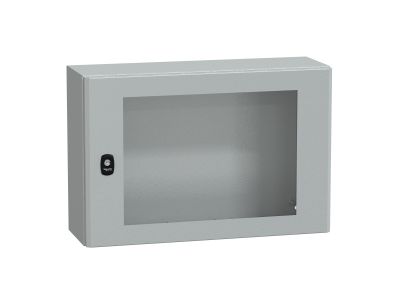

Obudowa wisząca Spacial S3D (symbol NSYS3D4620T) to kompaktowe rozwiązanie do zastosowań przemysłowych i budynkowych o wymiarach 400 x 600 x 200 mm (wys. x szer. x gł.). Dzięki stopniowi ochrony IP66 oraz odporności na uderzenia IK08 zapewnia skuteczną ochronę instalacji elektrycznej w trudnych warunkach środowiskowych. Przezroczyste drzwi umożliwiają wizualną kontrolę wnętrza bez otwierania obudowy. Produkt dostarczany jest bez płyty montażowej, co daje swobodę doboru płyty odpowiedniej do konkretnego projektu.

• Stopień ochrony IP66: Pełna ochrona przed pyłem (pyłoszczelność) oraz silnymi strumieniami wody – obudowa nadaje się do montażu na zewnątrz i w środowiskach wilgotnych.
• Odporność na uderzenia IK08: Wytrzymuje uderzenia o energii 5 J (np. upadek narzędzia), chroniąc wrażliwe elementy sterowania i zasilania.
• Przezroczyste drzwi (transparentne): Umożliwiają szybki podgląd stanu urządzeń (np. wskaźników LED, wyłączników) bez konieczności otwierania obudowy, co oszczędza czas podczas przeglądów.
• Brak płyty montażowej w zestawie: Możliwość samodzielnego doboru płyty (metalowej lub izolacyjnej) o optymalnej grubości i materiale dla konkretnych urządzeń – zwiększa elastyczność projektową.
• Standardowa płyta dławnic: Ułatwia wprowadzenie kabli i przewodów, utrzymując szczelność obudowy na poziomie IP66.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania europejskich norm dotyczących stopnia ochrony (IP66), odporności mechanicznej (IK08) oraz ogólnych wymogów bezpieczeństwa. Posiada oznaczenie CE i jest zgodna z dyrektywami niskonapięciowymi (LVD). Przeznaczona do montażu w instalacjach elektrycznych zgodnych z normami serii IEC/EN 61439 (rozdzielnice i sterownice).

Zastosowanie

Obudowa kompaktowa Spacial S3D przeznaczona jest do zabudowy aparatury elektrycznej (wyłączniki, styczniki, przekaźniki, sterowniki PLC) w instalacjach przemysłowych, infrastrukturze budynkowej oraz w aplikacjach zewnętrznych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka szczelność i odporność na uszkodzenia mechaniczne.

• Rozdzielnice i sterownice w przemyśle spożywczym, chemicznym i oczyszczalniach ścieków (środowiska wilgotne i zmywane).
• Szafy sterownicze na zewnątrz budynków – ochrona przed deszczem, pyłem i wandalizmem (IK08).
• Instalacje automatyki budynkowej (BMS), gdzie niezbędny jest podgląd wskaźników LED i wyświetlaczy przez przezroczyste drzwi.
• Laboratoria i stacje pomiarowe – szybka kontrola bez naruszania szczelności obudowy.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę mocuj do ściany lub konstrukcji za pomocą otworów montażowych (w zestawie śruby i kołki) – użyj poziomicy i zachowaj odstępy serwisowe zgodne z dokumentacją. Wprowadź kable przez płytę dławnicową, stosując dławnice o odpowiednim stopniu ochrony (minimum IP66). Zaleca się zastosowanie płyty montażowej (np. stalowej o grubości 2,0–2,5 mm) dostosowanej do wymiarów obudowy oraz momentu dokręcania elementów zaciskowych według danych producenta płyty. Po zakończeniu montażu sprawdź równomierne dociśnięcie uszczelek drzwi.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie. W zestawie znajduje się korpus, drzwi (przezroczyste), płyta dławnicowa oraz zamek. Płytę montażową (metalową lub izolacyjną) należy zamówić osobno – dostępna jako akcesorium dla serii Spacial S3D.
• Jaki jest stopień ochrony i odporność na uderzenia? Obudowa posiada stopień ochrony IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody) oraz klasę odporności mechanicznej IK08 (wytrzymuje uderzenia o energii 5 J).
• Czy drzwi są przezroczyste? Jaki mają materiał? Drzwi są wykonane z transparentnego tworzywa (polimeru) – umożliwiają podgląd wnętrza bez otwierania. Materiał zapewnia taką samą odporność mechaniczną jak wersja z drzwiami pełnymi (IK08).
