Obudowa Spacial S3D przezroczyste drzwi bez płyt montażowej 1000x600x250 (WxSxG) IP66 IK08 RAL7035 | NSYS3D10625T Schneider Electric

Opis i Kluczowe Cechy

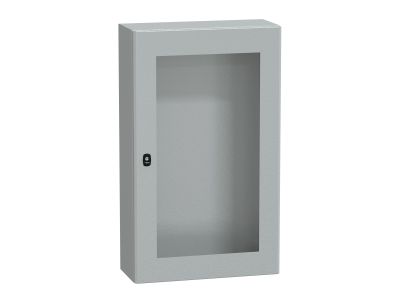

Obudowa kompaktowa Spacial S3D (symbol NSYS3D10625T) od Schneider Electric to wisząca obudowa o wymiarach 1000 x 600 x 250 mm (wys. x szer. x gł.) z przezroczystymi drzwiami. Wyposażona w stopień ochrony IP66 oraz odporność na uderzenia IK08, gwarantuje niezawodną pracę w najtrudniejszych warunkach przemysłowych i zewnętrznych. Brak płyty montażowej umożliwia elastyczne doposażenie według indywidualnych potrzeb instalacji.

• Stopień ochrony IP66: Całkowita pyłoszczelność oraz ochrona przed silnymi strumieniami wody – obudowa sprawdza się w wilgotnych i zapylonych środowiskach, np. w przemyśle spożywczym lub na zewnątrz.
• Odporność na uderzenia IK08: Wytrzymałość na energię uderzenia 5 J zabezpiecza wrażliwe elementy elektryczne przed przypadkowymi uszkodzeniami mechanicznymi.
• Przezroczyste drzwi: Umożliwiają wizualną kontrolę stanu urządzeń bez otwierania obudowy, co zwiększa bezpieczeństwo i skraca czas przeglądów.
• Kompaktowa konstrukcja 1000x600x250 mm: Duża przestrzeń wewnętrzna (1000 mm wysokości) pozwala na montaż rozbudowanych zestawów aparatury, sterowników PLC i zasilaczy.
• Kompletny zestaw montażowy: W skład wchodzą drzwi, korpus, płyta dławika kablowego oraz zamek – gotowe do szybkiego montażu i podłączenia.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zastosowano materiały i rozwiązania konstrukcyjne zgodne z aktualnymi standardami bezpieczeństwa i ochrony środowiska. Brak szczegółowych norm podanych w dokumencji producenta, ale produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia (LVD) oraz zgodny z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Obudowa Spacial S3D NSYS3D10625T przeznaczona jest do ochrony i zabudowy aparatury elektrycznej w wymagających warunkach. Dzięki przezroczystym drzwiom i wysokiej szczelności znajduje zastosowanie w:

• Automatyce przemysłowej i sterowaniu maszyn – ochrona sterowników PLC, przekaźników i zasilaczy w strefach o dużej wilgotności lub zapyleniu.
• Infrastrukturze zewnętrznej – rozdzielnice instalacji oświetleniowych, fotowoltaicznych, stacji ładowania, czy systemów monitoringu.
• Przemyśle spożywczym i chemicznym – łatwe czyszczenie, odporność na agresywne środowiska oraz możliwość kontroli wizualnej stanu urządzeń.
• Laboratoriach i serwerowniach – zabezpieczenie sprzętu pomiarowego i sieciowego przed przypadkowym zalaniem lub uderzeniami.

Wskazówki Montażowe

Montaż oraz podłączenie obudowy Spacial S3D może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie obwodu. Obudowę mocuj na solidnej, równej powierzchni (ścianie lub konstrukcji stalowej) przy użyciu odpowiednich kołków i śrub (nie dołączonych). Wszelkie prace wykonuj z zachowaniem norm ochrony przeciwporażeniowej i przeciwprzepięciowej. Przekrój przewodów oraz sposób prowadzenia kabli przez płytę dławika kablowego dostosuj do prądu obciążenia i wymogów producenta. Po zakończeniu montażu sprawdź szczelność drzwi i działanie zamka.

FAQ

• Czy obudowa ma fabrycznie zamontowaną płytę montażową? Nie. Model NSYS3D10625T jest dostarczany bez płyty montażowej – można ją dokupić oddzielnie (np. NSYSMP10625) lub zamontować własną płytę według potrzeb.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody) oraz IK08 (odporność na uderzenia 5 J). Obudowa nadaje się do stosowania na zewnątrz, pod warunkiem zabezpieczenia przed bezpośrednim kontaktem z wodą pod ciśnieniem.
• Czy drzwi są przezroczyste? Czy można w nich wyciąć otwór na wyświetlacz? Tak, drzwi wykonane są z przezroczystego poliwęglanu lub tworzywa odpornego na uderzenia. Można w nich wyciąć otwór na panel operatorski, jednak należy to wykonać z zachowaniem szczelności (np. zastosowanie uszczelki i odpowiedniej ramki).
