Obudowa Spacial S3D przezroczyste drzwi bez pł.montażowej 500x300x200 (WxSxG) IP66 IK08 RAL7035 | NSYS3D5320T Schneider Electric

Opis i Kluczowe Cechy

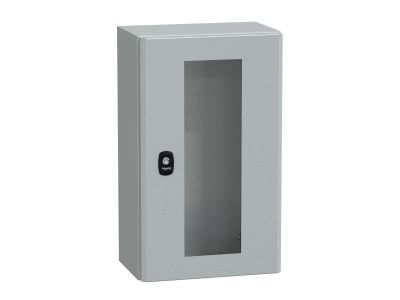

Obudowa kompaktowa Spacial S3D (symbol NSYS3D5320T) to wisząca obudowa z przezroczystymi drzwiami, bez płyty montażowej, o wymiarach 500 x 300 x 200 mm (WxSxG). Zapewnia wysoki stopień ochrony IP66 oraz odporność mechaniczną IK08, co gwarantuje niezawodną pracę w trudnych warunkach przemysłowych i zewnętrznych. Wykonana w kolorze RAL7035 (szary), doskonale komponuje się z typowymi instalacjami.

• Wymiary 500 x 300 x 200 mm (WxSxG): kompaktowe gabaryty umożliwiające montaż w ograniczonej przestrzeni, z zachowaniem miejsca na niezbędną aparaturę.
• Stopień ochrony IP66: całkowita odporność na pył oraz silne strumienie wody – odpowiednia do lokalizacji narażonych na wilgoć, opady i zapylenie.
• Odporność na uderzenia IK08: wytrzymałość na energię uderzenia 5 J, chroniąca wnętrze przed przypadkowymi uszkodzeniami mechanicznymi.
• Przezroczyste drzwi: umożliwiają wizualną kontrolę stanu urządzeń bez konieczności otwierania obudowy, co podnosi bezpieczeństwo i wygodę eksploatacji.
• Brak płyty montażowej: elastyczność w doborze własnej płyty lub bezpośrednim montażu komponentów na ściankach obudowy, dostosowanie do konkretnych potrzeb instalacji.
• Kolor RAL7035 (szary): uniwersalny odcień pasujący do standardowych układów rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana zgodnie z wymaganiami norm europejskich dotyczących stopnia ochrony (IP66 – zgodnie z IEC 60529) oraz odporności na uderzenia mechaniczne (IK08 – zgodnie z IEC 62262). Posiada certyfikat CE, potwierdzający spełnienie obowiązujących dyrektyw Unii Europejskiej.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej obudowa Spacial S3D sprawdza się w różnorodnych środowiskach przemysłowych i infrastrukturalnych. Stosowana jest tam, gdzie wymagana jest niezawodna ochrona aparatury elektrycznej i elektronicznej.

• Montaż rozdzielnic sterowniczych w halach produkcyjnych, magazynach i na zewnątrz budynków.
• Ochrona zasilaczy, sterowników PLC i innych komponentów w instalacjach narażonych na wilgoć, kurz i uderzenia.
• Punkty dystrybucji energii w obiektach użyteczności publicznej, stacjach uzdatniania wody czy infrastrukturze drogowej.
• Systemy automatyki budynkowej i sterowania w środowiskach wymagających częstej kontroli wzrokowej przez przezroczyste drzwi.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Obudowę mocuje się do podłoża za pomocą ściennych uchwytów (nie są dostarczane w zestawie), wykorzystując otwory montażowe w korpusie. Wszystkie wprowadzenia kablowe należy wykonać przez płytę dławnicową (standardową, dostarczoną w komplecie) z zastosowaniem dławnic o odpowiednim stopniu ochrony IP. Uszczelki drzwiowe muszą pozostać nieuszkodzone – przed pierwszym zamknięciem sprawdzić ich stan. Dokręcanie śrub zamka należy przeprowadzić zgodnie z momentem podanym w dokumentacji technicznej producenta.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie. Obudowa Spacial S3D NSYS3D5320T nie zawiera płyty montażowej. Można ją zamówić oddzielnie lub montować elementy bezpośrednio na ściankach obudowy.
• Jaki stopień ochrony ma ta obudowa? Obudowa posiada stopień ochrony IP66 (całkowita ochrona przed pyłem i silnymi strumieniami wody) oraz odporność mechaniczną IK08 (uderzenia energią 5 J).
• Czy drzwi są w pełni przezroczyste? Tak, drzwi wykonano z przezroczystego tworzywa, co umożliwia podgląd zainstalowanych urządzeń bez otwierania obudowy.
