Obudowa Spacial S3D podwójne drzwi gładkie z płytą montażówą 800x1000x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D81030DP Schneider Electric

Opis i Kluczowe Cechy

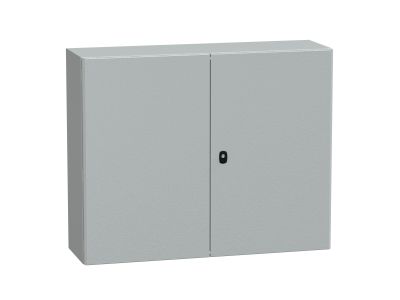

Obudowa kompaktowa Spacial S3D (symbol NSYS3D81030DP) to rozwiązanie do zabudowy aparatury sterowniczej i rozdzielczej w wymagających warunkach. Model z podwójnymi gładkimi drzwiami i pełną płytą montażową zapewnia przestrzeń montażową 800 x 1000 x 300 mm (wys. x szer. x gł.). Stopień ochrony IP55 gwarantuje szczelność przed pyłem i strugami wody, a klasa udarności IK10 odporność na uderzenia mechaniczne – obudowa sprawdzi się w halach produkcyjnych i infrastrukturze zewnętrznej. Kolor RAL7035 (szary) ułatwia integrację z liniami produkcyjnymi.

• Ochrona IP55 i IK10: Odporność na wnikanie pyłu, wody oraz uderzenia mechaniczne (do 20 J) – niezawodna praca w trudnym środowisku przemysłowym bez ryzyka uszkodzenia wnętrza.
• Podwójne drzwi z zamkiem (2 szt.): Umożliwiają wygodny dostęp do dwóch stref obudowy, a zamek zabezpiecza przed nieuprawnionym otwarciem.
• Pełna płyta montażowa w zestawie: Gotowa do bezpośredniego montażu aparatury – oszczędność czasu podczas instalacji.
• Standardowe płyty dławikowe (2 szt.): Ułatwiają prowadzenie kabli i dławnic – elastyczność w organizacji okablowania.
• Wymiary 800x1000x300 mm: Przestronna komora do zabudowy styczników, przekaźników, sterowników PLC i rozłączników w średniej wielkości instalacjach.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania europejskich norm dla obudów elektrycznych (seria IEC/EN 62208). Posiada deklarację zgodności CE. Stopień ochrony IP55 potwierdzony zgodnie z IEC 60529, a klasa udarności IK10 według IEC 62262. Produkt przeznaczony do pracy w zakresie temperatur otoczenia od -25°C do +55°C (zależnie od konfiguracji).

Zastosowanie

Obudowa kompaktowa Spacial S3D dedykowana jest do zabudowy aparatury sterowniczej i rozdzielczej w instalacjach przemysłowych oraz infrastrukturze technicznej budynków. Sprawdzi się tam, gdzie wymagana jest podwyższona odporność na warunki zewnętrzne i uszkodzenia mechaniczne.

• Sterowanie maszynami i liniami produkcyjnymi – montaż styczników, przekaźników i sterowników PLC w hali produkcyjnej.
• Rozdzielnice pomocnicze w instalacjach wentylacji, klimatyzacji i pomp – ochrona przed wilgocią i pyłem.
• Infrastruktura zewnętrzna (wiaty techniczne, stacje uzdatniania) – praca w warunkach podwyższonej wilgotności i ryzyka zalania.
• Systemy automatyki budynkowej (BMS) – centralne punkty dystrybucji sterowania oświetleniem, ogrzewaniem i zacienianiem.

Wskazówki Montażowe

Montaż obudowy oraz instalacja aparatury wewnątrz mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocuj do podłoża za pomocą uchwytów dostarczonych przez producenta (sposób montażu: ścienny wiszący). Płytę montażową przymocuj do korpusu w wyznaczonych punktach – moment dokręcania wkrętów zgodnie z dokumentacją techniczną. Przekroje przewodów dobierz do prądu znamionowego zabudowanej aparatury. Wpusty kablowe wykonaj w płytach dławikowych przy użyciu dławnic o odpowiednim stopniu ochrony (min. IP55). Po zakończeniu prac sprawdź szczelność zamknięcia drzwi.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz pod zadaszeniem? Tak, stopień ochrony IP55 i klasa udarności IK10 umożliwiają pracę w warunkach zewnętrznych pod dachem lub w wiacie, pod warunkiem że nie występuje bezpośrednie narażenie na długotrwałe zalewanie wodą.
• Jakie są wymiary płyty montażowej w standardowym zestawie? Pełna płyta montażowa ma wymiary dopasowane do wnętrza obudowy: 800 x 1000 mm – gotowa do wiercenia otworów pod aparaturę według indywidualnych potrzeb.
• Czy drzwi można zablokować kłódką? Drzwi wyposażone są w zamek z wkładką bębenkową umożliwiającą zastosowanie kłódki o średnicy trzpienia do 6 mm – dodatkowe zabezpieczenie przed dostępem osób nieupoważnionych.
