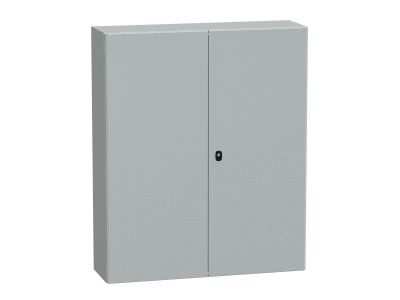

Obudowa Spacial S3D podwójne drzwi gładkie z płytą montażową 1200x1000x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D121030DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Schneider Electric z serii Spacial S3D o wymiarach 1200x1000x300 mm to zaawansowane rozwiązanie dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości stali, charakteryzuje się wyjątkową sztywnością konstrukcji oraz odpornością na uszkodzenia mechaniczne na poziomie IK10, co oznacza ochronę przed uderzeniem o energii 20 dżuli. Zastosowanie podwójnych drzwi gładkich pozwala na łatwiejszy dostęp do wnętrza szafy w miejscach o ograniczonej przestrzeni manewrowej, jednocześnie zachowując wysoką szczelność na poziomie IP55. Stopień ochrony IP55 gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody, co jest kluczowe dla zachowania ciągłości pracy zainstalowanych komponentów.

• Wymiary gabarytowe: Wysokość 1200 mm, szerokość 1000 mm oraz głębokość 300 mm zapewniają optymalną przestrzeń dla rozbudowanych układów sterowania.
• Płyta montażowa: W zestawie znajduje się pełna płyta montażowa, która umożliwia swobodną aranżację aparatury i stabilne mocowanie ciężkich podzespołów.
• System wprowadzania kabli: Dwie standardowe płyty dławnic ułatwiają precyzyjne i bezpieczne wprowadzenie okablowania od dołu obudowy.
• Estetyka i trwałość: Wykończenie w kolorze RAL 7035 (jasnoszary) zapewnia profesjonalny wygląd oraz odporność na korozję dzięki wysokiej jakości powłoce proszkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP55 oraz IK10, produkt jest dopuszczony do pracy w trudnych warunkach eksploatacyjnych, gdzie występuje ryzyko zapylenia oraz narażenia na udary mechaniczne.

Zastosowanie

Wielozadaniowy charakter obudowy Spacial S3D sprawia, że jest ona idealnym wyborem dla szerokiego spektrum aplikacji przemysłowych i komercyjnych. Doskonale sprawdza się jako:

• Główna szafa sterownicza w systemach automatyki przemysłowej.
• Rozdzielnica niskiego napięcia w budynkach użyteczności publicznej.
• Obudowa dla systemów HVAC i sterowania procesami technologicznymi.
• Punkt dystrybucji energii w halach produkcyjnych i magazynowych.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Ze względu na konstrukcję wiszącą, należy upewnić się, że ściana lub konstrukcja wsporcza posiada odpowiednią nośność dla całkowitej masy obudowy wraz z wyposażeniem. Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric w celu zachowania pełnej szczelności IP. Podczas montażu aparatury na pełnej płycie montażowej, należy zachować odpowiednie odstępy izolacyjne oraz dbać o właściwy moment dokręcania elementów mocujących. Płyty dławnic powinny zostać odpowiednio docięte i uszczelnione po wprowadzeniu przewodów, aby zapobiec przedostawaniu się wilgoci do wnętrza szafy.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną ze stali ocynkowanej.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP55, co oznacza ochronę przed pyłem i strugami wody, oraz IK10, co oznacza najwyższą odporność na uderzenia mechaniczne.
• Czy drzwi można zamontować tak, aby otwierały się w inną stronę? Model ten posiada drzwi podwójne, które otwierają się symetrycznie, co ułatwia dostęp do szerokiego wnętrza szafy (1000 mm).
• Z czego wykonana jest obudowa? Obudowa wykonana jest z wysokiej jakości stali malowanej proszkowo w kolorze RAL 7035.
