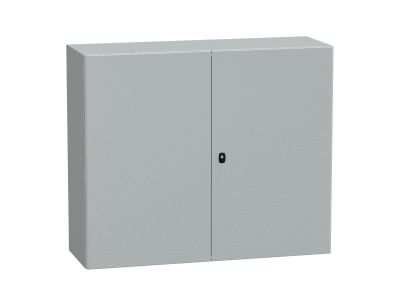

Obudowa Spacial S3D podwójne drzwi gładkie z płytą montażową 1000x1200x400 (WxSxG) IP55 IK10 RAL7035 | NSYS3D101240DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D (symbol NSYS3D101240DP) marki Schneider Electric to kompaktowa obudowa z podwójnymi drzwiami gładkimi i pełną płytą montażową. Wymiary 1000 x 1200 x 400 mm (wys. x szer. x gł.) zapewniają przestrzeń dla aparatury średniej wielkości, a stopień ochrony IP55 gwarantuje odporność na pył i strugi wody – bezpieczna praca w warunkach przemysłowych i zewnętrznych. Dzięki klasie udarności IK10 obudowa wytrzymuje uderzenia mechaniczne o energii 20 J, chroniąc wnętrze przed uszkodzeniami. Kolor RAL7035 (jasnoszary) ułatwia integrację z typowymi instalacjami.

• Wymiary 1000x1200x400 mm: Duża przestrzeń montażowa dla rozdzielnic, sterowników i osprzętu – elastyczne rozmieszczenie aparatury.
• Stopień ochrony IP55: Odporność na kurz (pyłoszczelność) oraz bryzgi wody – zastosowanie w halach przemysłowych, stacjach uzdatniania czy na zewnątrz pod zadaszeniem.
• Klasa udarności IK10: Wyjątkowa wytrzymałość mechaniczna (20 J) – odporna na przypadkowe uderzenia, wibracje i wandalizm.
• Podwójne drzwi gładkie z zamkiem 2: Ułatwiony dostęp do obu części obudowy, bezpieczne zamykanie, możliwość plombowania – zgodność z wymaganiami BHP.
• Pełna płyta montażowa w komplecie: Stabilna podstawa do montażu szyn DIN, aparatury modułowej i styczników – oszczędność czasu przy instalacji.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania europejskich norm dla obudów rozdzielnic (EN 62208) oraz posiada certyfikację CE. Deklarowane stopnie ochrony IP55 (ochrona przed pyłem i wodą) oraz IK10 (odporność na uderzenia) potwierdzają zgodność z odpowiednimi klasyfikacjami. Produkt przeznaczony do montażu w systemach TN/TT.

Zastosowanie

Obudowa Spacial S3D znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna ochrona aparatury elektrycznej przed czynnikami środowiskowymi i mechanicznymi.

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych – ochrona styczników, wyłączników, sterowników PLC i zasilaczy.
• Instalacje w stacjach uzdatniania wody, oczyszczalniach ścieków – odporność na wilgoć i zachlapanie (IP55).
• Automatyka budynkowa i infrastruktura – sterowanie oświetleniem, klimatyzacją, systemami oddymiania w hali produkcyjnej.
• Instalacje zewnętrzne pod zadaszeniem – serwerownie kontenerowe, stacje ładowania pojazdów elektrycznych, maszyny rolnicze.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Obudowę mocować do ściany lub konstrukcji za pomocą odpowiednich kołków (śruby nie wchodzą w skład zestawu). Płytę montażową oraz płyty dławic kablowych montować wewnątrz zgodnie z załączoną dokumentacją. Przekrój przewodów oraz moment dokręcania zacisków aparatury wewnętrznej dobierać zgodnie z zaleceniami producenta konkretnych urządzeń. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji – obudowa IP55 nie jest wentylowana.

FAQ

• Czy obudowa ma fabrycznie zamontowaną płytę montażową? Tak, w komplecie dostarczana jest jedna pełna płyta montażowa (stal ocynkowana) o wymiarach dopasowanych do wewnętrznych wymiarów obudowy.
• Jaki stopień ochrony zapewniają drzwi i uszczelka? Obudowa spełnia IP55 – uszczelka poliuretanowa na drzwiach oraz na obejmie kablowych gwarantuje szczelność na pył i strugi wody. Klasa IK10 dotyczy całej obudowy (ściany i drzwi).
• Czy można zamontować dodatkową płytę dławic kablowych? Obudowa została wyposażona w dwie standardowe płyty dławic (góra/dół) – istnieje możliwość demontażu i zastąpienia ich płytami z indywidualnymi otworami lub użycia dławnic przelotowych. Nie zaleca się wiercenia dodatkowych otworów w korpusie – narusza to szczelność IP55.
