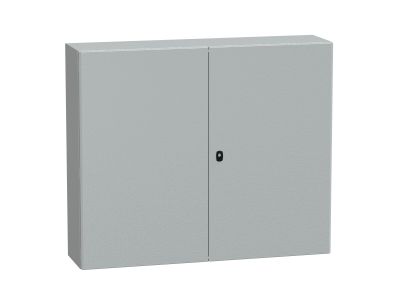

Obudowa Spacial S3D podwójne drzwi gładkie z płytą montażową 1000x1200x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D101230DP Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Schneider Electric z serii Spacial S3D o wymiarach 1000 mm wysokości, 1200 mm szerokości oraz 300 mm głębokości to zaawansowane rozwiązanie dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Konstrukcja charakteryzuje się zastosowaniem podwójnych drzwi gładkich, co znacząco ułatwia dostęp do wnętrza szafy w miejscach o ograniczonej przestrzeni manewrowej. Wykonanie z wysokiej jakości stali malowanej proszkowo w kolorze RAL 7035 zapewnia nie tylko estetyczny wygląd, ale przede wszystkim wysoką odporność na korozję.

• Stopień ochrony IP55: Gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody, co pozwala na bezpieczną eksploatację komponentów elektronicznych.
• Odporność mechaniczna IK10: Obudowa wykazuje najwyższą odporność na uderzenia mechaniczne (energia 20J), chroniąc zawartość przed aktami wandalizmu lub przypadkowymi uszkodzeniami w halach produkcyjnych.
• Płyta montażowa pełna: Dołączona do zestawu płyta pozwala na swobodną aranżację i stabilny montaż szyn DIN, korytek grzebieniowych oraz ciężkiej aparatury modułowej.
• System dławnic: Dwie standardowe płyty dławika kablowego umożliwiają wygodne wprowadzenie przewodów o dużych przekrojach przy zachowaniu szczelności obudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji Schneider Electric, inżynierowie mają pewność, że produkt przeszedł testy na wytrzymałość dielektryczną, odporność na korozję oraz stabilność termiczną.

Zastosowanie

Wielozadaniowy charakter obudowy Spacial S3D sprawia, że jest ona idealnym wyborem dla szerokiego spektrum aplikacji:

• Automatyka przemysłowa: Budowa szaf sterowniczych dla linii produkcyjnych i maszyn.
• Rozdział energii: Montaż aparatury rozdzielczej w obiektach komercyjnych i przemysłowych.
• Infrastruktura: Ochrona systemów sterowania oświetleniem, wentylacją czy przepompowniami.
• Systemy IT i Telekomunikacja: Bezpieczne przechowywanie urządzeń aktywnych w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż obudowy NSYS3D101230DP powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, aby zachować deklarowany stopień ochrony IP.
• Zarządzanie kablami: Przed przystąpieniem do wiercenia otworów w płytach dławnic, należy precyzyjnie zaplanować rozmieszczenie dławików, aby uniknąć naprężeń mechanicznych na zaciskach aparatów.
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do punktów uziemiających znajdujących się na korpusie oraz na obu skrzydłach drzwi, co zapewnia ciągłość obwodów ochronnych.
• Moment dokręcania: Podczas montażu płyty montażowej należy stosować odpowiedni moment dokręcania śrub, aby zapewnić stabilność konstrukcji przy pełnym obciążeniu aparatami.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną ze stali ocynkowanej.
• Jaki jest kąt otwarcia drzwi? Podwójne drzwi w serii Spacial S3D pozwalają na szeroki kąt otwarcia, co ułatwia prace serwisowe i montażowe.
• Czy można zmienić kierunek otwierania drzwi? W przypadku wersji z podwójnymi drzwiami, konstrukcja jest symetryczna, a dostęp realizowany jest poprzez oba skrzydła blokowane centralnym zamkiem.
• Czy obudowa nadaje się do montażu na zewnątrz? Choć stopień ochrony IP55 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki pogodowe, zaleca się stosowanie daszków ochronnych lub wersji ze stali nierdzewnej.
