Obudowa Spacial S3D podwójne drzwi gładkie b/pł montażowej 1200x1000x400 (WxSxG) IP55 IK10 RAL7035 | NSYS3D121040D Schneider Electric

Opis i Kluczowe Cechy

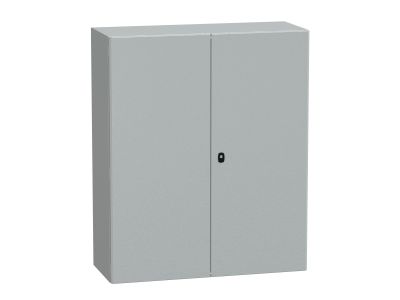

Obudowa wisząca Spacial S3D (symbol NSYS3D121040D) to kompaktowa obudowa wielozadaniowa z podwójnymi drzwiami gładkimi, zaprojektowana do montażu natynkowego. Wymiary 1200x1000x400 mm (WxSxG) zapewniają dużą przestrzeń wewnętrzną dla aparatury modułowej i rozdzielnic przemysłowych. Stopień ochrony IP55 gwarantuje odporność na kurz i strugi wody, a klasa udarności IK10 chroni przed wandalizmem i uderzeniami mechanicznymi. Obudowa dostarczana jest bez płyty montażowej, co pozwala na elastyczne dopasowanie do potrzeb instalacji.

• Wymiary 1200x1000x400 mm: komfortowa przestrzeń montażowa dla wielu rozdzielnic, styczników, wyłączników oraz sterowników PLC.
• Stopień ochrony IP55: szczelność przed pyłem i wodą zewnętrzną – odpowiednia do użytku w halach przemysłowych, garażach i obiektach częściowo zewnętrznych.
• Klasa udarności IK10: obudowa odporna na uderzenia energii 20 J – chroni zainstalowane urządzenia przed przypadkowymi uszkodzeniami mechanicznymi.
• Podwójne drzwi gładkie: ułatwiają dostęp do wnętrza z obu stron, skracają czas serwisu i rozbudowy instalacji.
• Brak płyty montażowej: umożliwia samodzielne wyposażenie obudowy w płytę o potrzebnej konfiguracji otworów i wycięć.
• Kolor RAL7035 (jasnoszary): neutralny, uniwersalny wygląd pasujący do większości rozdzielnic i wnętrz technicznych.

Zgodność z Normami

Obudowa spełnia wymagania standardów europejskich dotyczących obudów rozdzielnic – certyfikat CE potwierdza zgodność z dyrektywami niskonapięciowymi i EMC. Deklarowane stopnie ochrony IP55 i IK10 są potwierdzone badaniami laboratoryjnymi. Produkt przeznaczony do montażu zgodnie z zaleceniami producenta oraz przepisami BHP.

Zastosowanie

Obudowa Spacial S3D znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna ochrona aparatury elektrycznej przed czynnikami zewnętrznymi – od hal produkcyjnych po obiekty logistyczne i infrastrukturę sieciową.

• Rozdzielnice główne i podrozdzielnie w budynkach przemysłowych i użyteczności publicznej.
• Panele sterowania maszynami – ochrona styczników, przekaźników, falowników i sterowników PLC przed pyłem i wilgocią.
• Instalacje w strefach narażonych na uderzenia (magazyny, warsztaty) – dzięki klasie IK10.
• Obudowy dla systemów zasilania awaryjnego, szaf kontrolnych w energetyce i automatyce budynkowej.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w miejscu instalacji. Obudowę należy przymocować do ściany za pomocą odpowiednich kołków rozporowych (nie dolaczone) – punkt mocowania zgodnie z wytycznymi producenta. Przed montażem upewnij się, że przewody zostaną wprowadzone przez dławnice kablowe zgodnie z normami, a przekroje przewodów są dobrane do obciążenia prądowego. W przypadku instalacji dodatkowej płyty montażowej, stosuj momenty dokręcania śrub podane w dokumentacji technicznej obudowy.

FAQ

• Czy obudowa posiada płytę montażową? Obudowa Spacial S3D standardowo dostarczana jest bez płyty montażowej – można ją dokupić osobno i zamontować zgodnie z potrzebami instalacji.
• Jaki stopień ochrony i klasa udarności ma ta obudowa? Produkt posiada stopień ochrony IP55 (odporność na kurz i strugi wody) oraz klasę udarności IK10 (odporność na uderzenia 20 J) – potwierdzone badaniami.
• Czy drzwi można zablokować na klucz? Obudowa wyposażona jest w jeden zamek (standardowy) – w razie potrzeby istnieje możliwość wymiany na zamek z wkładką patentową (w zależności od wersji regionalnej).
