Obudowa Spacial S3D podwójne drzwi gładkie b/ pł. montażowej 1000x1200x300 (WxSxG) IP55 IK10 RAL7035 | NSYS3D101230D Schneider Electric

Opis i Kluczowe Cechy

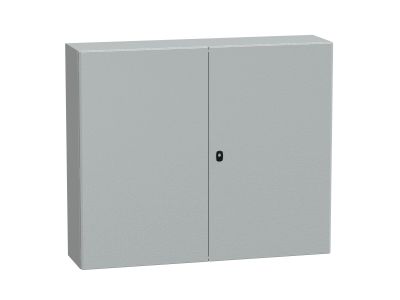

Obudowa kompaktowa Spacial S3D (symbol NSYS3D101230D) to wisząca obudowa przemysłowa z podwójnymi drzwiami gładkimi, o wymiarach 1000 x 1200 x 300 mm (wys. x szer. x gł.). Wyposażona w standardową płytę dławika kablowego i zamek, oferuje stopień ochrony IP55 i odporność mechaniczną IK10, co gwarantuje niezawodną pracę w trudnych warunkach środowiskowych. Obudowa dostarczana jest bez płyty montażowej, co pozwala na dowolny dobór akcesoriów wewnętrznych.

• Podwójne drzwi gładkie: zapewniają wygodny dostęp do wnętrza przy zachowaniu estetycznego, jednolitego wyglądu frontu.
• Stopień ochrony IP55: skuteczna ochrona przed pyłem (pyłoszczelność) oraz strugami wody, umożliwiająca instalację w pomieszczeniach wilgotnych i na zewnątrz.
• Odporność mechaniczna IK10: wytrzymuje uderzenia o energii 20 J – zabezpiecza aparaturę przed uszkodzeniami mechanicznymi w ciężkich warunkach eksploatacji.
• Wymiary 1000 x 1200 x 300 mm: przestronne wnętrze do montażu rozdzielnic, sterowników, zasilaczy i innych komponentów przemysłowych.
• Kolor RAL7035 (jasnoszary): neutralne wykończenie pasujące do większości obiektów przemysłowych i komercyjnych.

Zgodność z Normami

Obudowa Spacial S3D spełnia wymagania europejskich norm dotyczących stopnia ochrony IP oraz odporności mechanicznej IK, a także jest oznakowana znakiem CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla obudów rozdzielnic przemysłowych.

Zastosowanie

Obudowa dedykowana do zastosowań przemysłowych, infrastrukturalnych oraz komercyjnych, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne i swoboda aranżacji wnętrza.

• Montaż rozdzielnic głównych i podrozdzielnic w halach produkcyjnych, magazynach oraz na zewnątrz.
• Instalacja sterowników PLC, zasilaczy awaryjnych i przemysłowych systemów automatyki budynkowej.
• Zabudowa aparatury łączeniowej w obiektach narażonych na wilgoć, pył oraz ryzyko uderzeń (np. w przemyśle spożywczym, chemicznym).
• Stosowanie jako centrala sterująca w instalacjach wodociągowych, wentylacyjnych i energetycznych.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Obudowę mocować do stabilnej ściany lub konstrukcji nośnej za pomocą odpowiednich kołków i śrub (nie są w zestawie). Płyty dławnic należy uszczelnić zgodnie z instrukcją producenta. Przekrój przewodów oraz sposób wprowadzenia kabli dobrać do prądu obciążenia, aby zachować bezpieczeństwo pożarowe i elektryczne.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie – obudowa Spacial S3D w wariancie NSYS3D101230D sprzedawana jest bez płyty montażowej, co umożliwia indywidualny montaż własnych akcesoriów (płyty można dokupić osobno).
• Jaki stopień ochrony posiada ta obudowa? Deklarowany stopień ochrony to IP55 – pyłoszczelność oraz ochrona przed strugami wody, co czyni ją odpowiednią do pracy w trudnych warunkach środowiskowych.
• Czy obudowa jest odporna na uderzenia? Tak, posiada klasę odporności mechanicznej IK10, co oznacza zdolność do wytrzymania uderzenia o energii 20 J (np. upadek narzędzia z dużej wysokości).
